如何在CAD如何手動繪制地形圖剖面
cad如何手動繪制地形圖剖面呢？下面教大家一種方法。

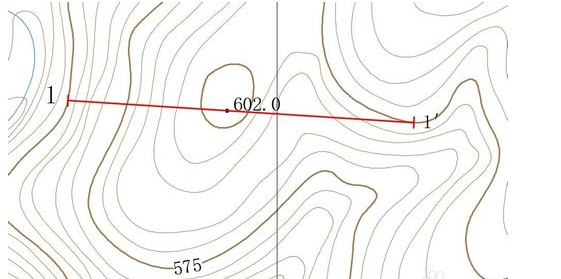

步驟一：以下圖中紅線為剖面線繪制地形圖剖面，首先確認剖面線起點高程，下圖剖面線1-1′起點高程為550，等高距為5米；

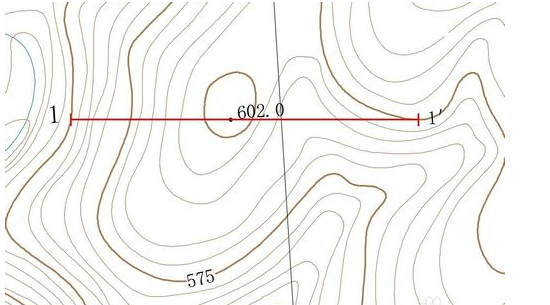

步驟二：使用旋轉功能，把地形圖旋轉到使剖面線為水平位置；

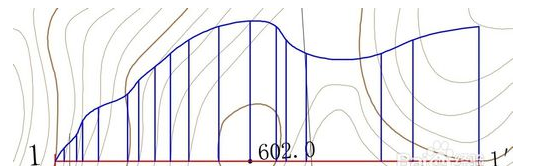

步驟三：在剖面線與地形線交點繪制輔助線，以起點和交點的等高線的高差為長度，如下一根等高線比起點高5米則向正上方繪制5米的輔助線，低5米則向正下方繪制5米的輔助線。同時還需要注意山頂和鞍部的最高點和最低點；
步驟四：輔助線畫完后，使用樣條曲線把輔助線的各頂點連接起來；

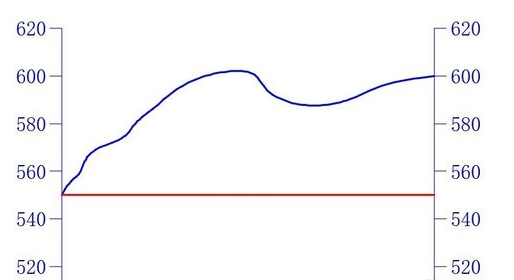

步驟五：把剛繪制的樣條曲線和剖面線復制到空白的地方，根據剖面線的起點標高把剖面圖的標高添加，這樣就完成了。
