cad中的圖怎么縮小放大？
在CAD的日常使用中，很經常要用到把CAD中的圖縮放大小的時候，如何使用CAD將圖縮放大小呢？下面教大家一種好用的方法。

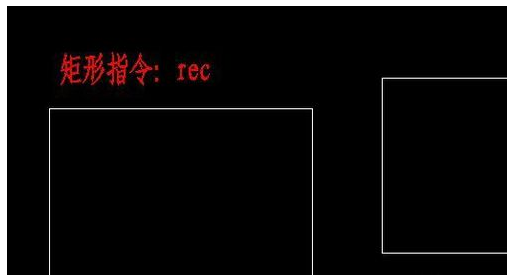

步驟一：首先打開CAD軟件，然后隨便畫兩個大小不同的長方形。指令：REC。

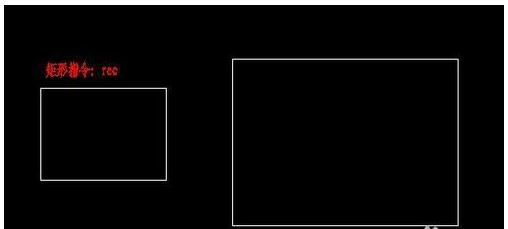

步驟二：現在我們要放大（縮?。┬￠L方形的尺寸。輸入指令:SC，第一步，選擇對象。第二步，指定基點（基點的意思是放大縮小后位置不變的點）?；c建議選擇頂點。選定基點后，輸入比例因子，就是放大縮小的倍數。0-1的小數表示縮小，大于1表示放大。這里我們輸入比例因子：2，大家看效果圖。
步驟三：以上我們完成了放大和縮小，但僅僅是SC最簡單的應用。怎么在放大/縮小的同時保留原來尺寸的圖像呢。很簡單，在我們輸入SC,指定基點后，命令欄會提示：指定比例因子或[復制C/參照R]，我們輸入C，在輸入比例因子：2，大家看效果圖。原來的圖形保留了下來。

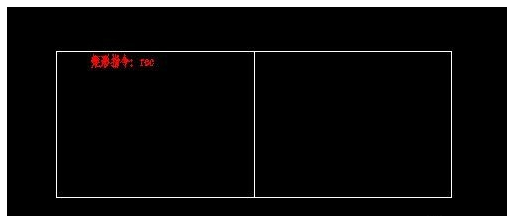

步驟四：剛開始我們畫了兩個長方形，現在我想讓左邊的長方形和右邊的長方形一樣寬，也就是下圖所示的效果，該怎么操作呢？

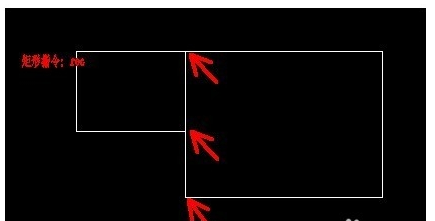

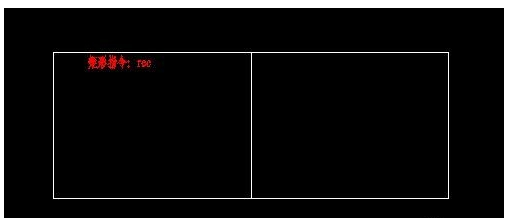

步驟五： 首先，我們把兩個矩形的上邊對齊，輸入指令SC，選擇右上角的頂點，命令欄提示：指定比例因子或[復制C/參照R]時，我們輸入R，依次選擇下圖中的3個點，確定后我們看看最終效果。
