在使用某些CAD命令的時候，操作不會馬上在圖上顯示出來，又或者在圖上留下了標記和痕跡，所以需要對視圖進行刷新，觀察最新的圖像編輯效果。

  視圖刷新命令主要有兩個重生成命令和重畫命令。

  CAD繪圖過程中，電腦是將圖像的各個點存儲為浮點數據形式，方便計算和修改，重畫命令是將繪制的結果浮點數據轉換成屏幕坐標。命令符是“redraw”/”RA”

  重生成命令不僅重新計算當前視去中所有對象的屏幕坐標，并重新生成整個圖形，并對圖形建立新的圖形數據庫索引，從而優化顯示和對象選擇的性能。命令符是“regen”、“RE”。

  還有針對所有圖層的“全部重生成”，命令符“REA”。

  基于原理，重畫耗時較短，可以經常使用，但是重生成耗時太長，計算量太大，可以隔長一段時間才使用。

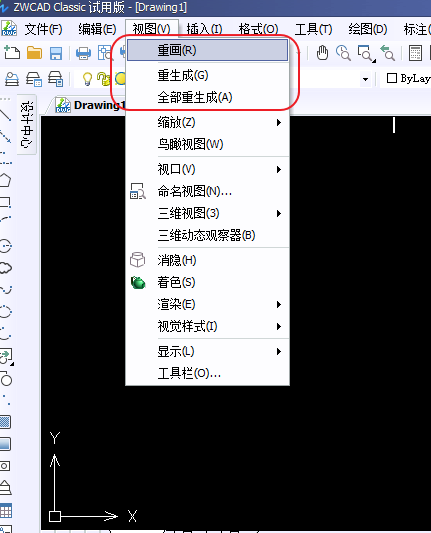

  除了使用命令，還可以在“視圖”標簽找到這些命令。
