CAD極軸追蹤怎么精確到小數點后的角度

在CAD圖紙中，我們看到最多的就是角度和長度，大家在畫圖時通常愿意直接用對象捕捉或直接輸入長度。有朋友反映有時繪圖時標注角度出現無法精確到小數點后一位，或者在追蹤時候只能追蹤到整數，小數都被省略了的情況。也有遇到一些傾斜的線，要輸入坐標會很麻煩。所以中望CAD就添加了一個極軸追蹤功能，就能顯示出很多臨時的輔助線，幫助用戶在精確的角度或位置上創建圖形對象。下面就說說CAD極軸追蹤怎么精確到小數點后的角度。

解決方法：

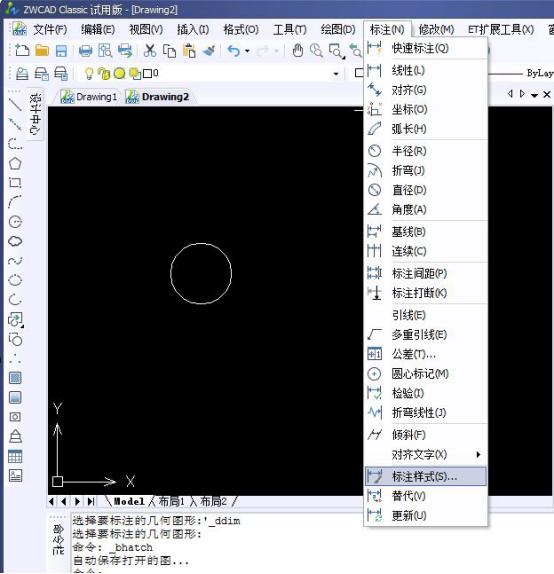

1.打開中望CAD，點擊菜單欄【標注】>【標注樣式】如圖1

圖1

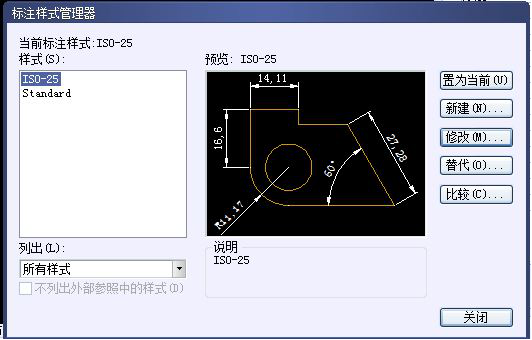

2.在跳出的選擇對話框里面點擊【修改】按鈕，進入到修改模式，如圖2

圖2

3.在【主單位】里面的【精度】設置想要精確的位數就能解決問題啦，如圖3

圖3
