CAD屬性塊編輯命令
若屬性已被創建成為塊，則中望CAD用戶可用ATT命令來編輯屬性值及屬性的其他特性。
命令啟動方法
菜單命令：【修改】>【對象】>【屬性】>【單個】
面板：【常用】選項卡中的【塊】面板按鈕
命令：ATT

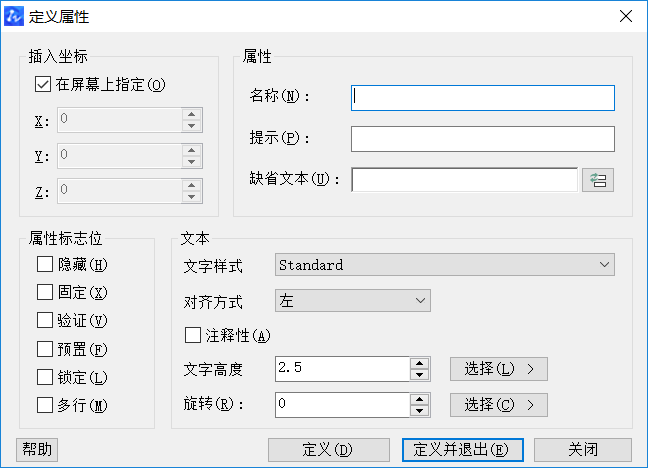

啟動ATT命令，中望CAD提示“選擇塊”，用戶選擇要編輯的圖塊后，中望CAD打開【定義屬性編輯器】，如圖1所示。在該對話框中，用戶可對塊屬性進行編輯。
【定義屬性】對話框中有【標記】、【屬性標記位】、【文本】3個選項，他們的功能如下：
1.【標記】選項：在該選項中，列出了當前對象中各個屬性的標記、提示及值，選中某一屬性，用戶就可以在【值】框中修改屬性的值。
2.【文本】選項: 在該選項中用于修改屬性文字的一些特性，如文字樣式、對齊方式等，
3.【屬性標記位】選項： 用戶可在該選項中修改屬性的標志位：隱藏、固定、預置等。
圖1
