CAD捕捉柵格如何繪制直線

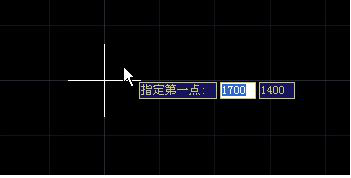

1.在菜單欄上選擇 直線 按鈕，將光標在圖形窗口中移動，會有提示：指定第一點，還有光標所在位置的X\Y坐標，如下圖所示。

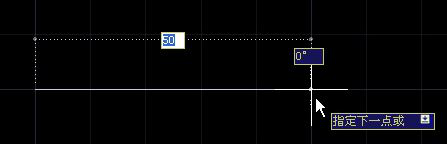

2.在柵格粗線的某個交點處單擊，確定直線的第一點，然后將光標向右移動到相鄰的粗線交點處，如下圖所示。

3.將光標定位如上圖所示的右上方粗線交點處后單擊，確定第二條直線的端點，兩次單擊確定了直線的起點和端點，直線已經繪制完了

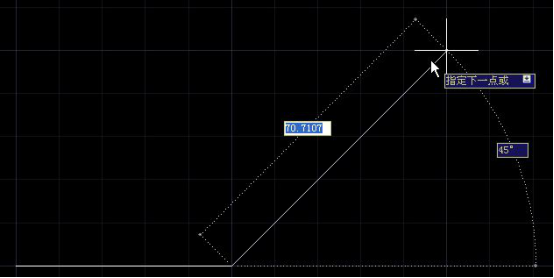

4、將光標定位如上圖所示的右上方粗線交點處后單擊，確定第二條直線的端點，在圖形窗口中顯示的提示被稱為動態輸入(DYN)，狀態欄也有按鈕可以打開和關閉動態輸入。動態輸入可以讓我們將注意力集中繪制的圖形處，但為了不過多遮擋圖形，并未顯示全部選項。

5、輸入U(xiǎn)，回車，我們可以看到又重新回到上一點。

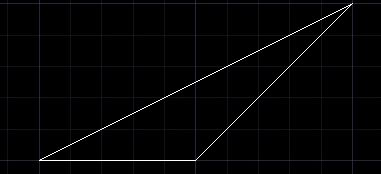

6、重復步驟4，重新繪制斜線。輸入C，回車。直線自動跟第一條直線的起點連接，形成了一個三角形，如下圖所示。
