我們?cè)?a href="http://sikobhl.cn/" target="_blank">CAD中使用的時候會需要對圖像進行拉伸，但是為什么我們復制圖形的時候，標注會很夸張的拉伸變形呢，怎么才能解決？

CAD提供用戶對dimassoc有3個選擇，即dimassoc=0,1,2.

既然CAD允許用戶選擇，就不能說哪個好哪個不好。

但是，軟件有這些功能，并不等于我們就不加區分隨意使用。就我個人來說，

dimassoc=0，絕對禁止，

dimassoc=1，基本不用，也絕不提倡，

dimassoc=2，唯一選擇。

dimassoc=2，尺寸標注對象與被標注對象關聯，編輯被標注對象（圖形），尺寸標注跟著修改。當使用圖紙空間繪圖，而且是在布局內標注模型空間內的圖形的尺寸時，不會出現問題。

dimassoc=1，尺寸標注與圖形沒關聯，如果在同一空間，將圖形和尺寸標注一起編輯倒也沒什么問題，可如果是上面說的在布局內標注，問題就大了。

結論是：如果嚴格按CAD的規矩標注，絕對不可能出現這種情況。??反過來，凡是出現這種情況，都表明標注是有問題的。

而所謂沒嚴格按規矩繪圖，一般有2種可能性，一是有些人根本就在瞎畫圖，操作習慣極差，比如喜歡畫假圖，文字樣式亂設一大堆等等，這類我們不討論。

二是繪圖習慣不錯但還沒精通CAD，無意中出現了問題。

無意中出現的問題，我們可以用下圖來說明：

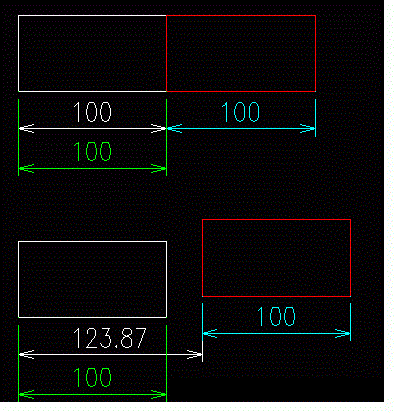

我們要標注2個100的尺寸，因?yàn)槎际侵本€，用捕捉端點來標注怎么說也過得去?？墒?，當把一個圖形移開，其中的一個100尺寸變成了123.87而另一個巋然不動。為什么呢？其實下圖能夠說明問題，大家不妨研究一下。
