CAD繪制機械零件圖時常要對零件進行表面技術要求標注，下面就分享一下帶屬性的表面粗糙度塊的建立與應用：

一、帶屬性的粗糙度塊

表面粗糙度在零件不同位置往往有不同的值，為使一個塊能適用多種粗糙度值標注，可將粗糙度值定義為塊屬性，插入塊時通過改變屬性值，起到一塊多用的目的。

1．繪制圖形

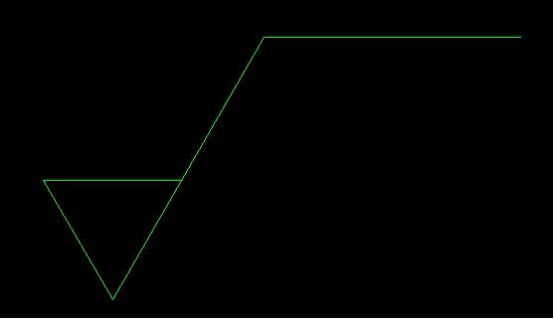

（1）在“粗糙度”層繪制粗糙度符號，其中三角形為等邊三角形。

（2）在定義點層按右圖尺寸繪制兩個屬性定位十字標記，十字標記線段長度均為1，起點在水平邊的中點。

2．定義屬性

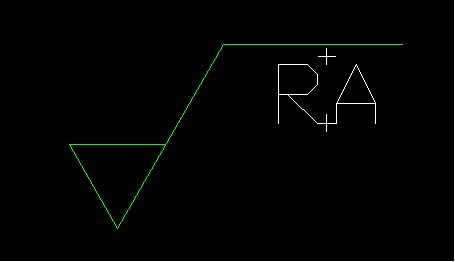

仍將“粗糙度”層設為當前層，單擊“繪圖\塊\定義屬性”，打開屬性定義對話框，在對話框的“標記”欄填入RA，在“提示欄”輸入“粗糙度”，在“值”欄輸入Ra1.6，“對正”選擇“中心”，“文字樣式”選擇“Standard”，“高度”改為3.5，單擊“確定”按鈕，在“指定起點”提示下，單擊右圖所示“屬性插入點”，即出現圖示塊屬性標記“RA”。

創建為塊（獨立塊）在命令狀態輸入wblock命令或快捷鍵W，打開“寫塊”對話框，在對話框中將圖形及屬性制作成獨立塊。

（1）對話框中“基點”是指插入塊時的基準點，用“拾取點”的方式選擇粗糙度符號中三角形的最低點。

（2）“選擇對象”時，應全部選中圖形，包括屬性標記“RA”及兩個十字定位標記。

（3）在“文件名和路徑”欄，單擊右邊按扭，選擇塊文件保存的文件夾，指定塊文件名為“新塊”，單擊“確定”，完成創建。

二、帶屬性的粗糙度塊的應用

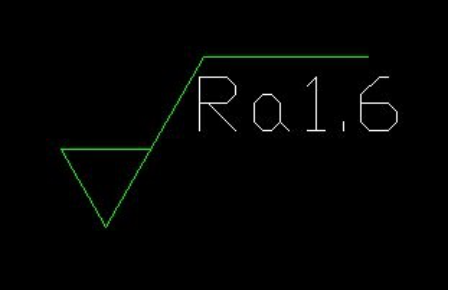

    點"插入"--"塊",選擇剛才創建的塊文件進行插入，輸入值粗糙度值。

 CAD中帶屬性的表面粗糙度塊的建立與應用。
