CAD圖庫雖然很多人都有，但是有時尺寸，圖案都不符合增加味道時，就需要手動做一個新的。

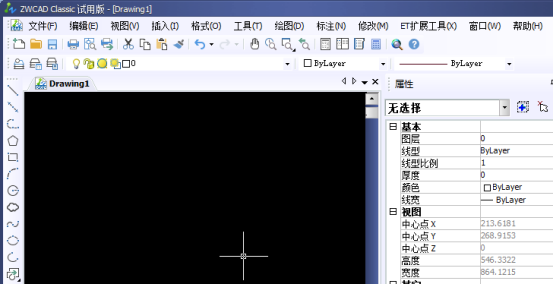

1.打開CAD軟件，可以看到黑色背景，上面很多工具欄。

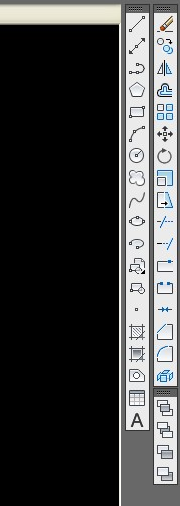

2.找到畫直線，畫圓形的那一排工具欄。

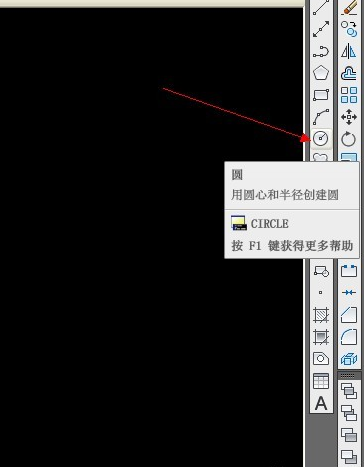

3.點擊畫圓形的按鈕，也可以用快捷鍵來直接套用。

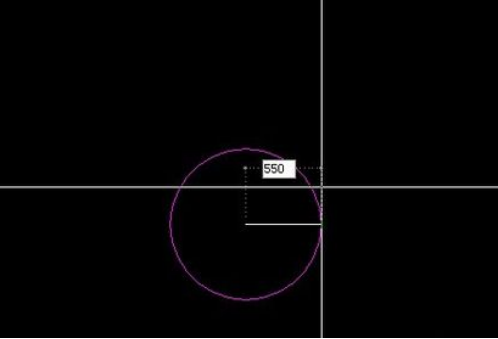

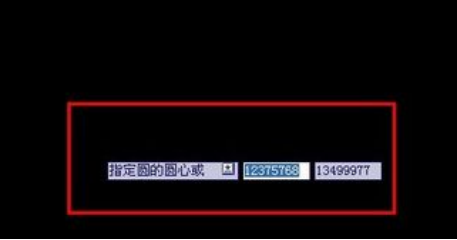

4.按下C就是快捷鍵，輸入圓桌的半徑數值，我們給予一個550，記得這個是毫米做單位的。

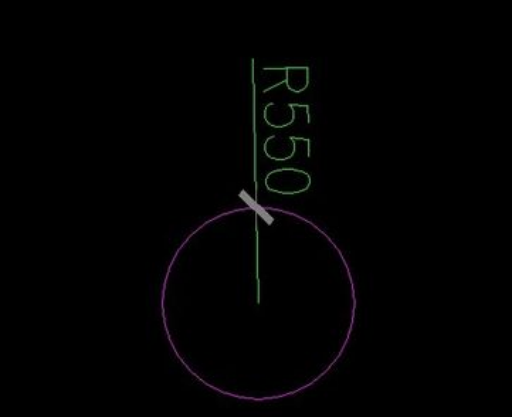

5.圓形出來了，我們可以測量下是不是550半徑的。找到測量工具點擊圓形得出數值。非常精確。

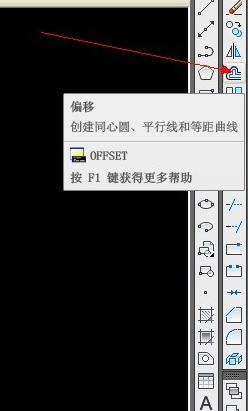

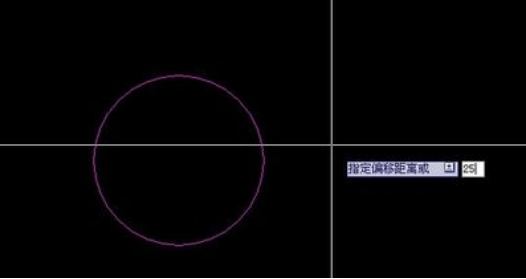

6.然后給圓桌的圖形增加細節工作。比如碗筷，茶壺什么的。利用偏移工具，偏移大概25個單位即可，如下圖。

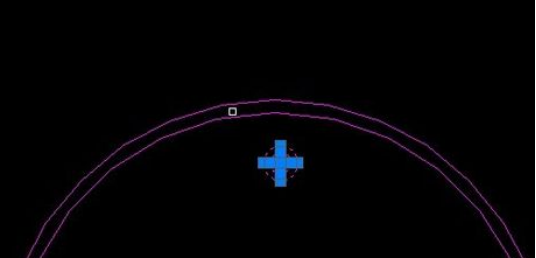

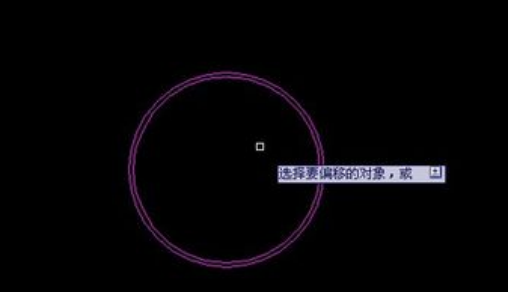

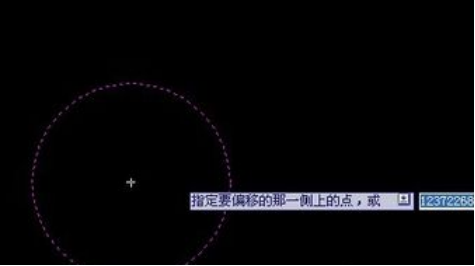

7.按了偏移或者按快捷鍵O，是字母，不是數字。圖形就會變成虛線形狀，然后鼠標點擊放入圓內，就偏移到內部，加入想偏移到外部，就鼠標放入圓形外面即可。

8.繼續制作桌面的碗筷吧。一樣方法，畫出碗的形狀，圓形，大小按實際。

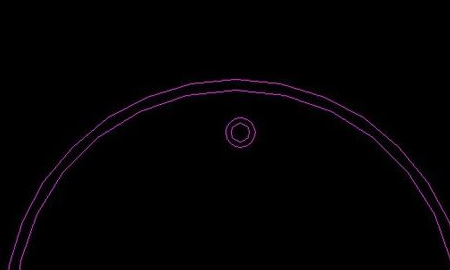

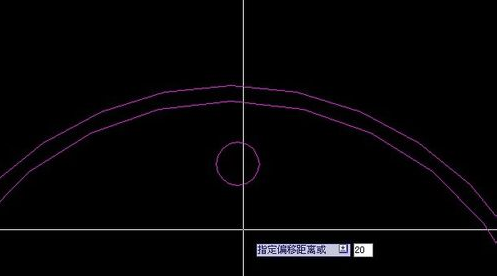

9.選擇好碗的圖形，點擊輸入數值后，在點擊它，偏移一個20單位，這個作為碗的平面圖。

10.最后選擇碗，點擊陣列工具。出現對話框，輸入數字。

11.這里注意要選擇環形陣列不是矩形陣列。點擊好了可以點擊預覽。最后點擊確認。

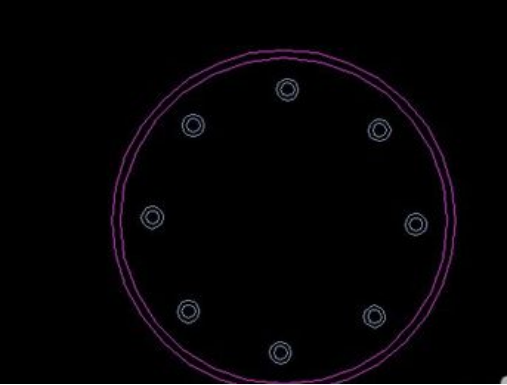

12.結果出來了8個碗筷。是不是很方便呢。

13.按照一樣的方法，制作椅子。用矩形畫圖工具，快捷鍵是REC，修改轉角角度，即可。

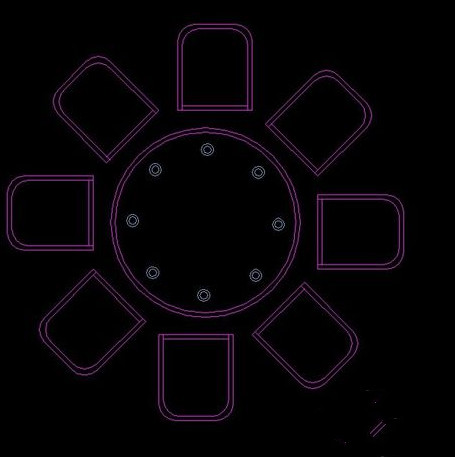

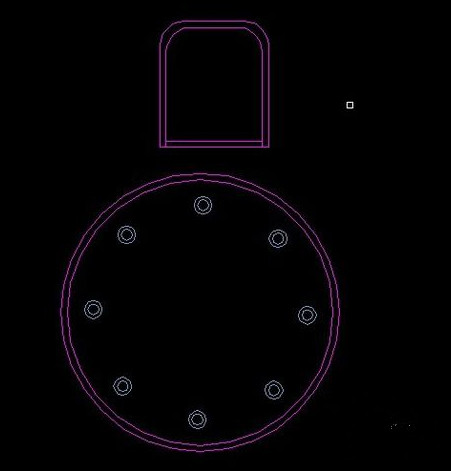

14.還是用環形矩陣工具，用一次，出來了8個椅子。完成制圖。

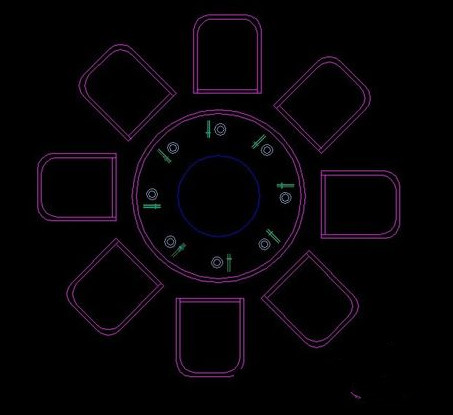

15.必要最后可以考慮加一些筷子，茶壺的進去，讓圖庫更加生動。
