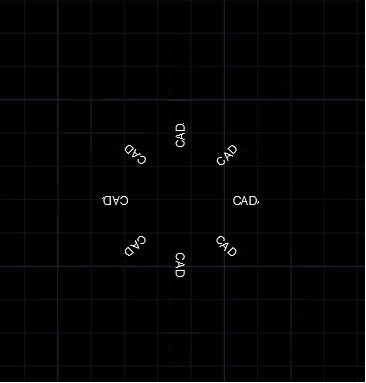

文字是圖中很重要的組成部分，有時我們需要將文字根據圖形進行旋轉，旋轉后文字就可能出現不可讀的狀態，如下圖所示。

有些文字旋轉后，閱讀起來比較費勁了，最終圖紙上最好還是保證所有文字都可讀。怎么在保留這些文字位置或角度的同時將他們旋轉成可讀狀態?

其實CAD的擴展工具中里很早就提供這樣的工具：旋轉文字（Rotate Text），命令名：TORIENT，T是文字TEXT的第一個字母，ORIENT是方向，高版本不安裝擴展工具也可以使用。下面就簡單介紹一下這個功能的用法。

執行TORIENT命令后，命令行首先會提示讓選擇要旋轉的文字對象：Select TEXT, MTEXT, ATTDEF, or BLOCK inserts w/attributes...

從提示可以看出此命令可處理的文字包括單行文字、多行文字、屬性文字或者圖塊中的屬性值。

框選要旋轉的文字后按空格，命令行會出現如下提示：

New absolute rotation :（新絕對旋轉角度<盡量可讀>）

在出現上述提示的時候，可以直接輸入一個角度值。這個角度是沿X軸正向（方向由單位UNITS對話框控制）的旋轉角度，所有此命令可編輯的文字對象都將旋轉到此角度。如果我們選擇上面例圖中文字后，輸入角度0，旋轉結果如下圖所示。

這個處理感覺并不復雜，如果只是處理獨立的文字對象，將要旋轉的文字都選出來，直接在特性面板（CTRL+1）里輸入旋轉角度也行，只是過濾選擇文字稍微麻煩一點。

撤銷剛才的旋轉文字操作，返回旋轉之前的狀態。再執行TORIENT命令并框選文字對象后按空格，出現New absolute rotation 提示時按回車或空格，執行Most Readable(盡量可讀)選項，文字將自動旋轉，無需輸入角度，如下圖所示。

執行“盡量可讀”選項后，程序?qū)袛辔淖值男D(zhuǎn)角度，如果判斷文字為不可讀狀態，程序?qū)⑽淖诌M(jìn)行翻轉。

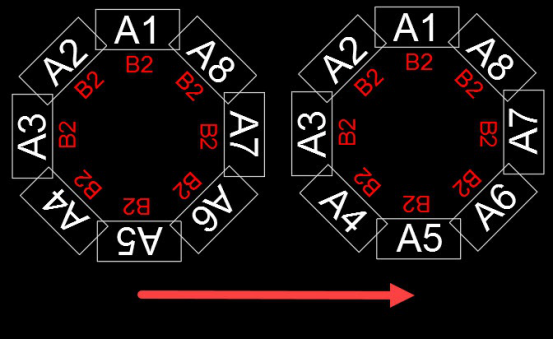

此程序可以處理圖塊中的屬性文字，但無法處理圖塊中的普通文字，如下圖所示。

白色的圖塊中的屬性文字，紅色的是塊內的普通文字，快內的普通文字無法使用此功能進行處理。所以在使用TORIENT命令旋轉文字前，先要確認一下這些問題能不能用此功能進行旋轉。
