有的時候我們會發現，在CAD中所畫的線段無法顯示出來，這可能是因為沒有設置好圖形的界限。以下是關于如何解決這個問題的內容。

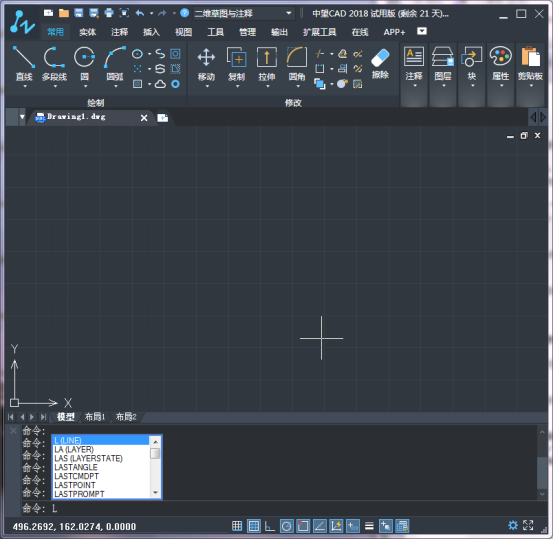

首先，在命令行輸入“L”（直線的快捷命令），敲擊回車鍵，然后隨意在工作區域中點擊左鍵，可以確認第一點。

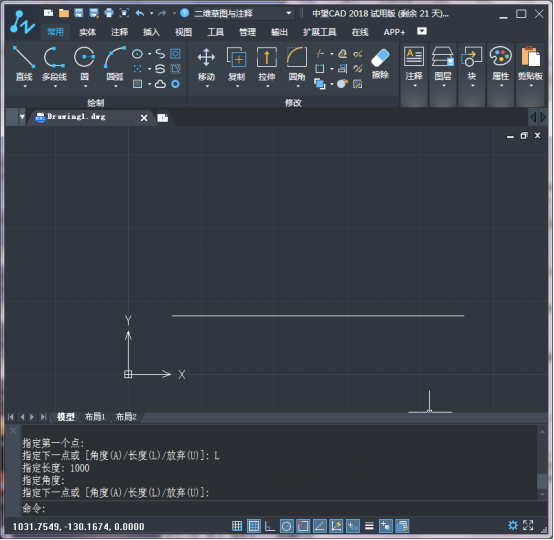

第二步，在指定下一點的提示處輸入“1000”，可以知道CAD的畫圖界面里不能完整地顯示出這條所畫的直線。

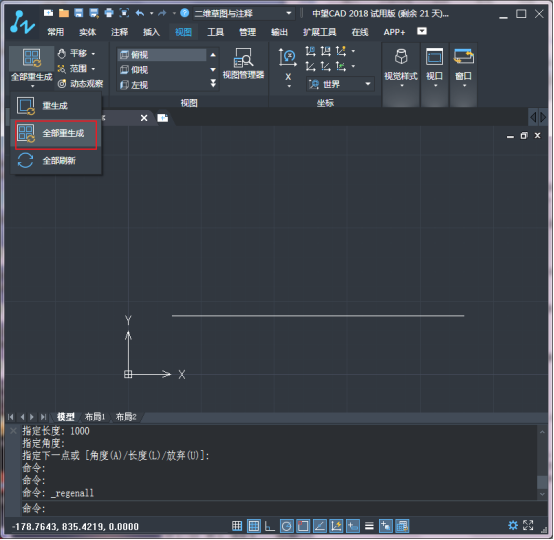

第三步，找到【視圖】選項中的【全部重生成】按鈕，滾動鼠標，這條直線就可以完整地顯示出來。

另外要注意的是，還要確定畫圖之前，設置的目標圖形單位是毫米。這一點可以用以下方式來操作：

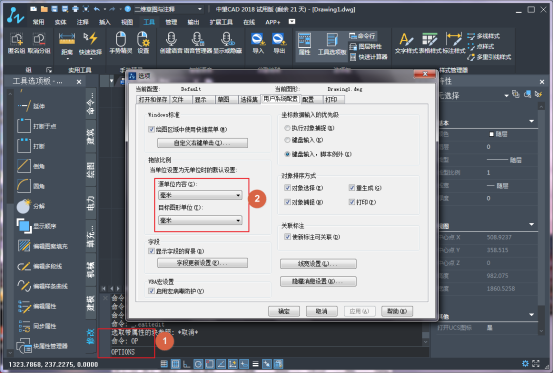

在命令行里輸入“OP”，然后回車。

在【選項】對話框里點擊【用戶系統配置】后，將這個頁面的目標圖形單位和源內容單位都設置成毫米。

如果想要正常顯示所畫的上千毫米尺寸的圖形，可以在畫圖前將圖形界限設置好。

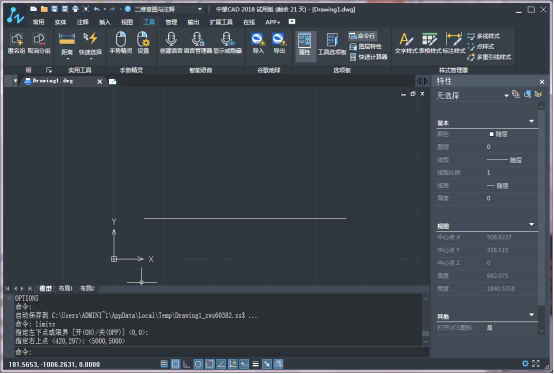

在命令行輸入“l(fā)imits”, 回車，待出現指定左下角點（0,0）提示下再回車一次，接下來在指定的右上角提示下輸入一定的尺寸，例如（5000,5000）
