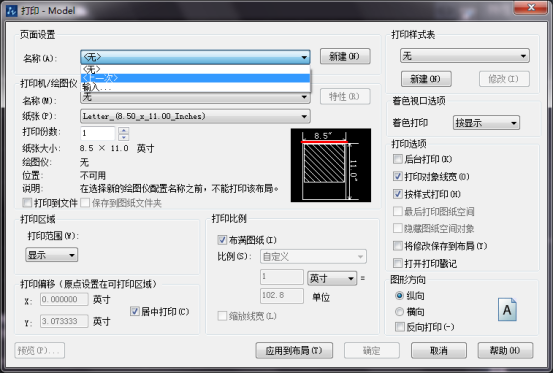

在CAD的布局空間中，執行打印命令后，系統彈出打印對話框，如下圖所示。可以在【頁面舍子】選項組中的【名稱】下拉列表框中直接選中已經定義好的頁面設置，這樣就不必再反復設置對話框中的其他設置選項了。布局打印又分為但比例打印和多比例打印，單比例打印就是當一張圖紙上多個圖形的比例相同時，就可以直接在模型空間插入圖框出圖了。而多比例打印可以對不同的圖形指定不同的打印比例。下面我們通過一個實例來了解多比例打印的過程。

【多比例打印的過程】

1.首先打開圖紙文件，切換空間至布局1，選中布局1中的視口，按delete鍵刪除。

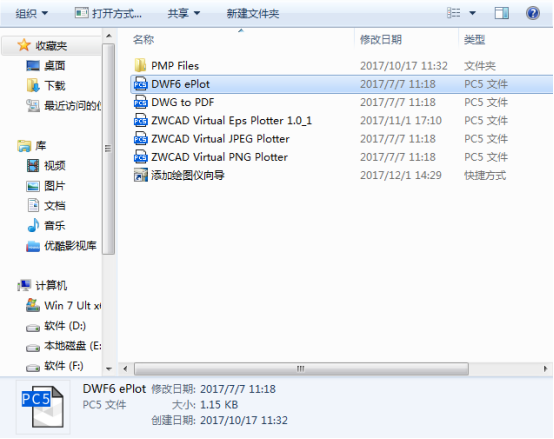

2.單擊【文件】選項，選擇繪圖儀管理器選項，系統會彈出【plotter】文件夾。雙擊對話框中的【DWF6 eplot】圖標。并在對話框中單擊【設備和文檔設置】選項卡。單擊選擇對話框中的【修改標準圖紙尺寸】，選擇ISOA3。

3.單擊修改按鈕，系統會彈出【自定義圖紙尺寸】對話框，設置參數，單擊下一步，在彈出的對話框中單擊完成按鈕，完成參數設置。

4.在打印對話框的頁面設置中，當前布局為布局1，單擊修改按鈕，設置參數，單擊確定，返回頁面設置管理器。

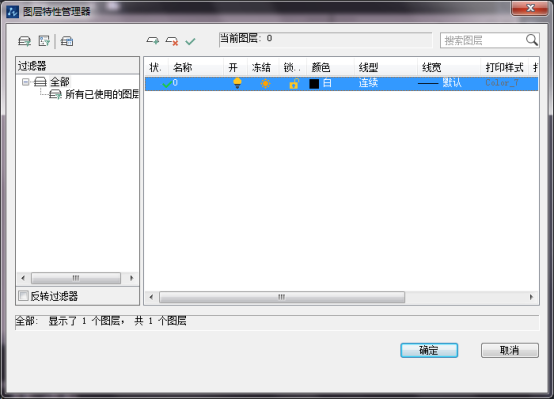

5.調用LA命令，新建視口圖層，并設置為不打印，再將視口邊框轉變成該圖層。

6. 單擊【文件】，在下拉菜單中選擇【打印預覽】，如果效果滿意，單擊鼠標右鍵，在彈出的快捷菜單中選擇打印，設置保存路徑，最后保存，打印圖形，完成多視口打印的操作。
