CAD選中對象后不顯示夾點的解決方法
CAD繪圖過程中選中對象后此對象都會成為虛線狀并且線條的端點和中點或圓類的圓心、象限點等特殊點都會以藍色夾點形式顯示，這樣更便于繪圖時區分哪些被選中了哪些沒有被選中，但是有時會出現選擇對象時選中圖元后不顯示夾點。怎么辦呢？具體解決方法如下。
1、在CAD命令行中輸入命令GRIPS后回車，GRIPS 的新值設置為1即可顯示夾點，顯示為0則不顯示。

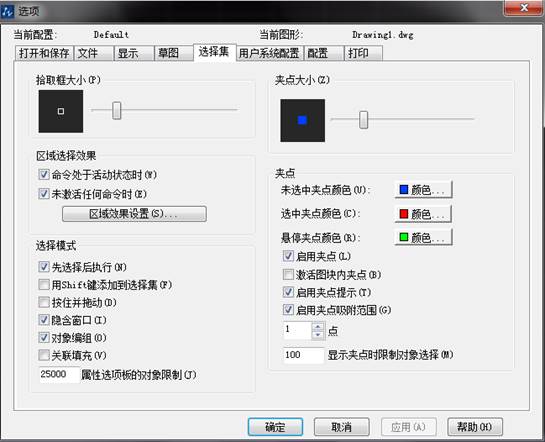

2、命令行輸入OP后回車，或者菜單欄打開【工具】|【選項】|【選擇集】，勾選“啟用夾點”，單擊“確定”即可。
