CAD文件怎么打印

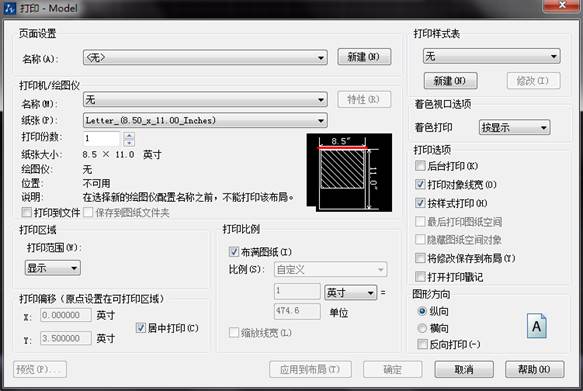

1、在頂部工具欄單擊【文件】|【打印】，或者直接按ctrl+P，打開打印對話框。

2、選擇打印機/繪圖儀

打印驅動可以分為兩種：一種是可以真實出圖的設備，包括小幅面的打印機和大幅面的繪圖儀。一種是虛擬打印驅動，用于輸出PDF、JPG、EPS、DWF等各種文件。

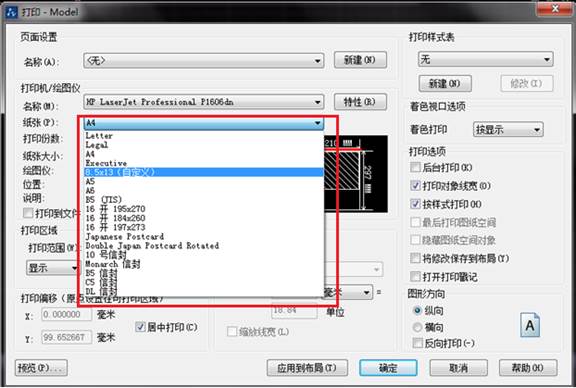

3、選擇紙張

選擇打印機后，紙張列表就會更新為打印機支持的各種紙張，一般情況下在這個列表中選取一種紙張就好了。如果使用的是大幅面的繪圖儀，我們可以自己定義紙張尺寸。 根據打印紙張的大小選用對應的圖框，設置合理的文字高度、標注樣式。在正式打印大幅面圖紙前有時會打印一張A4的小樣，檢查一下打印效果是否正確。

4、設置打印區域

打印區域默認選項是顯示，也就是當前圖形窗口顯示的內容，可以設置為窗口、范圍（所有圖形）、圖形界限（LIMITS設置的范圍）。如果我們在下拉列表中選擇“窗口”，打印對話框就會關閉，命令行提示我們拾取打印范圍的對角點，選擇打印區域后會返回打印對話框。

5、設置打印比例

打印比例軟件默認為布滿圖紙，如果是正式打印就需要嚴格按照圖紙上標明的打印比例去打印，例如選擇1：2。 在下圖所示的地方有一個粗略的預覽，可以看出圖形在紙張排布的粗略效果，通過這個預覽可以檢查圖紙的方向、比例和位置是否合適，然后可以根據需要調整圖紙的橫縱向，設置居中打印和圖形的位置偏移。

6、確認打印參數設置無誤后單擊“確定”按鈕，即可開始打印。
