CAD怎么去掉標注尺寸中的小數點?

cad標注中的小數點數據，想要刪除小數點及以后的數據，讓標注成為整數，下面我們就來看看詳細的教程。

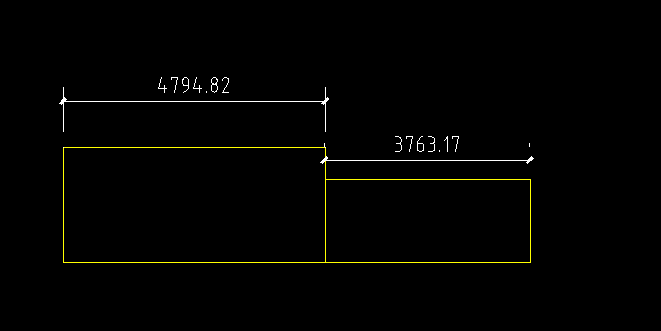

1、如圖，該圖的尺寸標注精確到小數點后兩位，現在要把它精確到整數。

2、點擊工具欄的【標注】-【標注樣式】

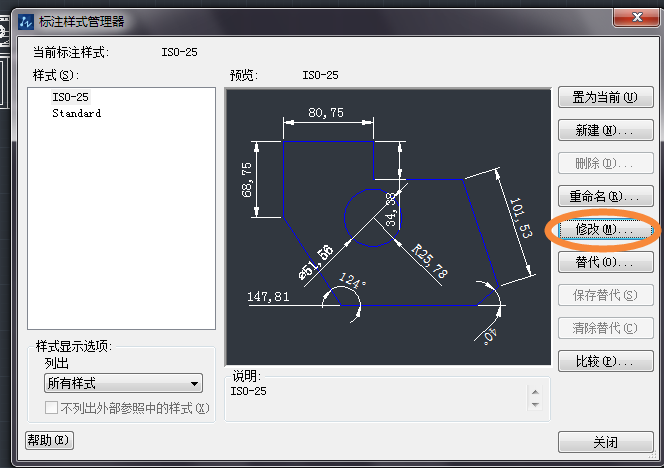

3、就會彈出標注樣式管理器對話框，點擊【修改】

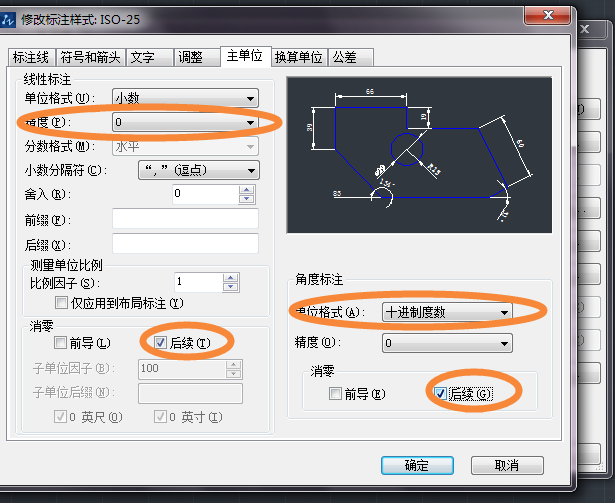

4、點擊【主單位】，把線性標注精度設為“0”，角度標注精度設為“0”，消零，勾選【后續】，然后【確定】如圖所示。

5、回到標注樣式管理器對話框，點擊【置為當前】-【關閉】

6、這樣就可以達到，精確到整數的數值。

以上就是cad小數標注變整數的教程，希望大家喜歡。
