如何使用CAD連續標注?



你們知道連續標注的快捷鍵是什么嗎?其實很多用戶不知道CAD連續標注快捷鍵是什么,并且也不知道怎么用的?因此,我們?yōu)榇蠹姨峁┝艘恍┙坛獭?/p>

  1、打開CAD,以一條多線段為例。

如何使用CAD連續標注?

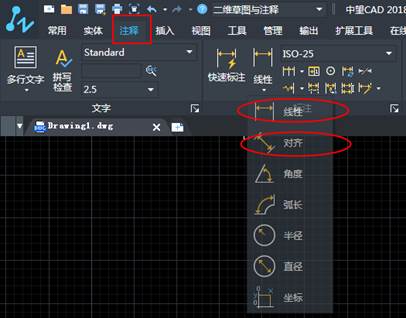

  2、點擊注釋菜單欄,找到標注中的線型,選擇需要的標注類型。

如何使用CAD連續標注?

  3、對多線段第一段進行標注。

如何使用CAD連續標注?

  4、在第一個標注完成之后,輸入連續標注的快捷命令“dco”。

如何使用CAD連續標注?

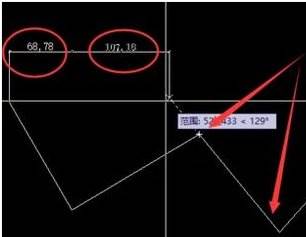

  5、依次點擊所需要標注的線段端點,進行連續標注。

如何使用CAD連續標注?

  6、完成。

如何使用CAD連續標注?

  CAD連續標注的使用方法其實挺簡單的,大家只要先對多線段的第一段進行標注,之后就可以利用快捷鍵“dco”進行連續標注就可以了。
