CAD繪制圖形時精度基礎操作教程

確保模型所需要的精度。有幾種可用的精度功能，包括

極軸追蹤。捕捉到最近的預設角度并沿該角度指定距離。

鎖定角度。鎖定到單個指定角度并沿該角度指定距離。

對象捕捉。捕捉到現有對象上的精確位置，例如多線段的端點、直線的中點或圓的中心點。

柵格捕捉。捕捉到矩形柵格中的增量。

坐標輸入。通過笛卡爾坐標或極坐標指定絕對或相對位置。

最常用的精度功能是極軸追蹤、鎖定角度和對象捕捉。

極軸追蹤

需要指定點時（例如在創建直線時），使用極軸追蹤來引導光標以特定方向移動。

例如，指定下面直線的第一個點后，將光標移動到右側，然后在“命令”窗口中輸入距離以指定直線的精確水平長度。

默認情況下，極軸追蹤處于打開狀態并引導光標以水平或垂直方向（0 或 90 度）移動。

鎖定角度

如果需要以指定的角度繪制直線，可以鎖定下一個點的角度。例如，如果直線的第二個點需要以 45 度角創建，則在“命令”窗口中輸入 <45。

按所需的方向沿 45 度角移動光標后，可以輸入直線的長度。

對象捕捉

到目前為止，在對象上指定精確位置的最重要方式是使用對象捕捉。

只要 CAD 提示您指定點，對象捕捉就會在命令執行期間變?yōu)榭捎?。例如，如果?chuàng)建一條新線，然后將光標移動到現有直線端點的附近，光標將自動捕捉它。

設置默認對象捕捉

輸入 OSNAP 命令以設置默認對象捕捉，也稱為“運行”對象捕捉。例如，您可能會發現，默認啟用“中點”對象捕捉很有用。

建議

在提示輸入點時，可以指定替代所有其他對象捕捉設置的單一對象捕捉。按住 Shift 鍵，在繪圖區域中單擊鼠標右鍵，然后從“對象捕捉”菜單中選擇對象捕捉。然后，移動光標在對象上選擇一個位置。

請確保放大到足夠大以避免出現錯誤。在復雜的模型中，捕捉到錯誤對象將導致可能傳播到整個模型的錯誤。

對象捕捉追蹤

在命令執行期間，可以從對象捕捉位置水平和垂直對齊點。在下圖中，首先將光標懸停在端點 1 上，然后懸停在端點 2 上。光標移近位置 3 時，光標將鎖定到水平和垂直位置，如圖所示。

現在，您可以完成創建已從該位置創建的直線、圓或其他對象。

驗證所做的工作

重新檢查幾何圖形以盡早發現錯誤。輸入 DIST 命令（或僅 DI）來測量模型中任意兩點之間的距離。

例如，您可能需要在顯示的兩點之間查找間隙，這可能表示墻角和小桌子角，也可能表示塑料零件和電線的二維截面。

輸入 DIST 后，單擊角點 (1) 上的端點。接下來，按住 Shift 鍵，同時單擊鼠標右鍵，然后從對象捕捉菜單中選擇“垂直”。最后，單擊圓 (2)。

顯示在結果中的小數位數和單位樣式由 UNITS 命令控制。

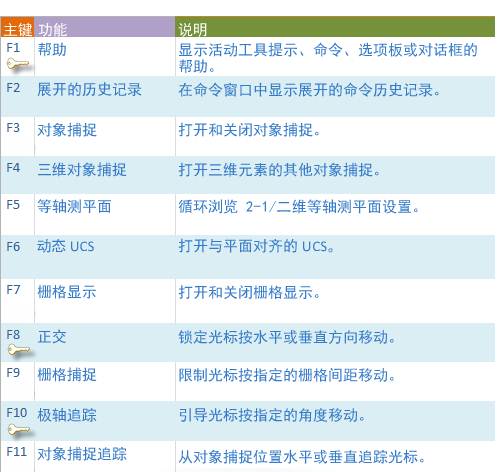

快捷功能鍵參考

鍵盤上的功能鍵在 CAD 中都具有指定。最常打開和關閉的功能鍵使用一把鑰匙來表示。

注： F8 和 F10 相互排斥 - 打開一個將會關閉另外一個。
