CAD2019繪制平行四邊形的方法
在CAD中沒有直接繪制平行四邊形的命令,需要先繪制直線,然后通過修剪得出最終要設計的零件;
方法/步驟

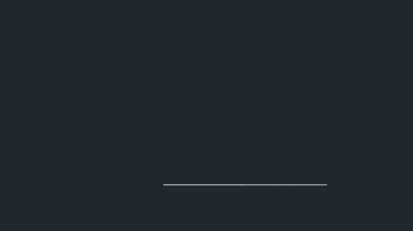

打開CAD2019軟件后,新建一個圖檔文件,準備開始繪制平行四邊形;使用畫直線命令繪制出兩水平直線;
使用曲線偏移命令復制出第二條水平直線;(偏移快捷鍵是:O,在命令行鍵入O即進入偏移命令,輸入其數值,然后點要偏移的一則即可)
使用構造繪制45度的線,用來作平行四邊形的兩斜邊;(關于平行四邊形的角度,自己按圖紙要求給數值就好了,我這是演示,就以45度為例)

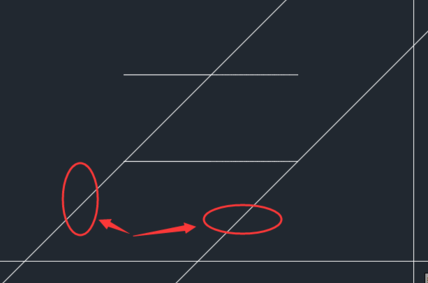

圖上有一個角沒有封閉,此時可以使用EX(延伸),對沒有封閉的開口部分,給封閉;使用延伸時,先選要延伸到的邊,然后再點需要延伸的線;

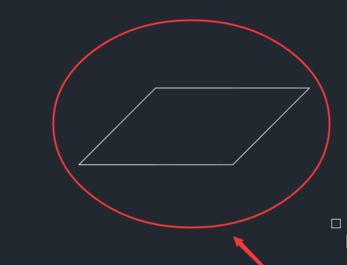

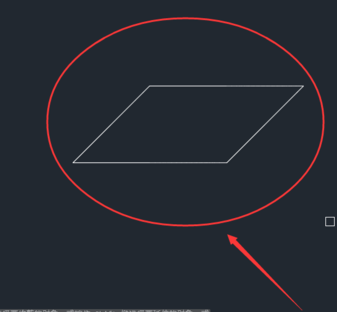

通過使用TR(修剪命令),剪掉多余、不需要的線,這樣一個平行四邊形的幾何圖形就繪制完成了。
以上就是CAD2019繪制平行四邊形的技巧教程,希望大家喜歡!
