在CAD的使用過程中,有時候想要確定圓弧的圓心跟半徑,那該怎么進行操作呢?
今天,小編就為大家講解一下如何確定圓弧的圓心和半徑,一起來看看吧
1、首先,大家打開中望CAD軟件

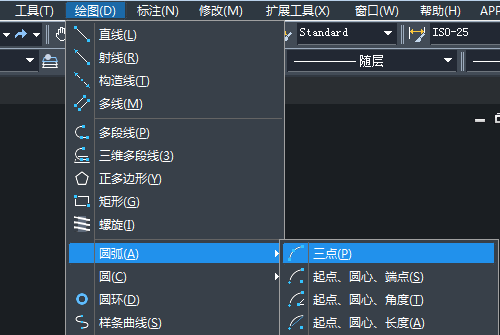

2、點擊“繪圖”-“圓弧”-“三點”按鈕,啟動畫圓弧的命令操作

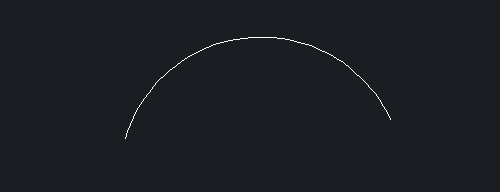

3、繪制圓弧,執行結果如下圖所示

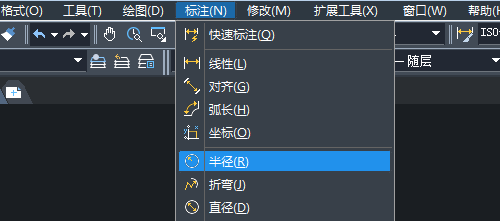

4、點擊CAD軟件界面上方的“標注”-“半徑”選項
5、根據命令行出現的指示完成相應的操作,選定圓弧為對象
6、選取對象之后,點擊鼠標左鍵,就得到了半徑標注

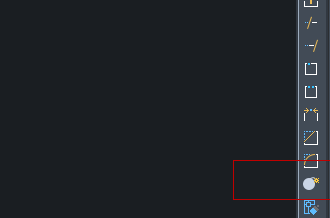

7、這時候,我們?cè)冱c(diǎn)擊界面右方的“分解”按鈕

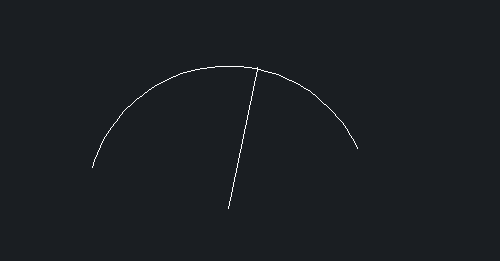

8、將標注進行分解后,刪除多余部分留下半徑。這樣,圓弧的圓心和半徑就出來了
