CAD的自動追蹤功能包括“對象捕捉追蹤”和“極軸追蹤”兩種命令，其中“極軸追蹤”是指按給定的極軸角或極軸角的倍數對其要指定的點的路徑。接下來以繪制如圖所示的手動操作開關為例，學習極軸追蹤的應用。需要注意的是，“極軸追蹤”必須要配合著“對象捕捉”功能一起使用。

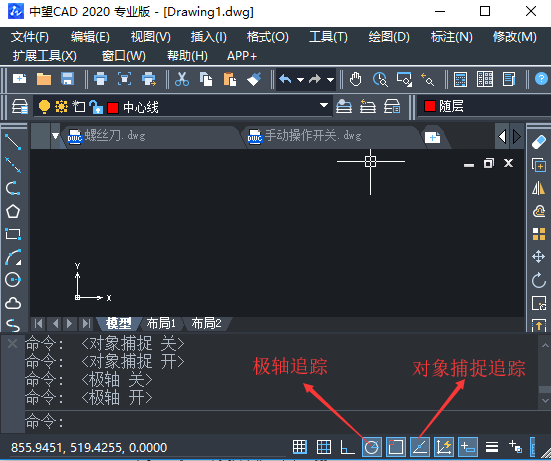

1、 點擊界面下方的“極軸追蹤”和“對象捕捉追蹤”按鈕，打開極軸追蹤和對象捕捉追蹤

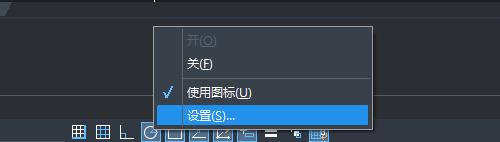

2、 將鼠標置于狀態欄“極軸追蹤”按鈕處同時單擊鼠標右鍵，在彈出來的對話框中點擊“設置”按鈕

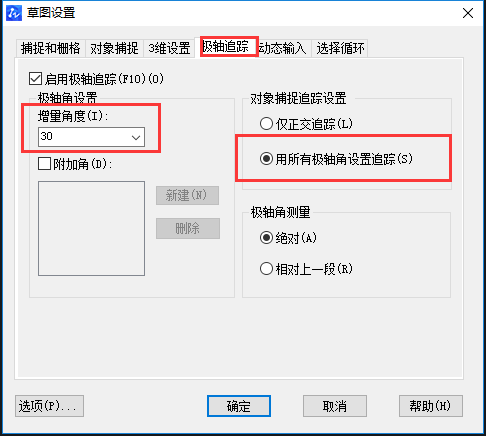

3、 在彈出來的【草圖設置】對話框中，將“增量角”設為30，選擇“用所有極軸角設置追蹤”選項，然后點擊“確定“，完成極軸追蹤的設置

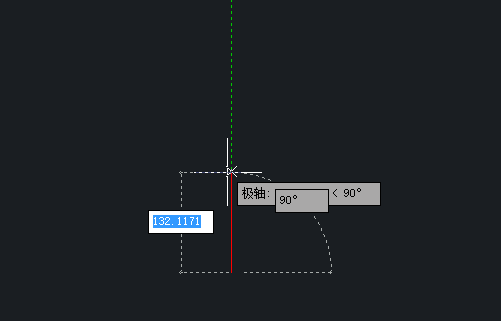

4、 選擇【繪圖】-【直線】命令，在繪圖區域選擇合適的一點作為直線的起點，然后拖動鼠標向上移動，顯示極軸角度為90°

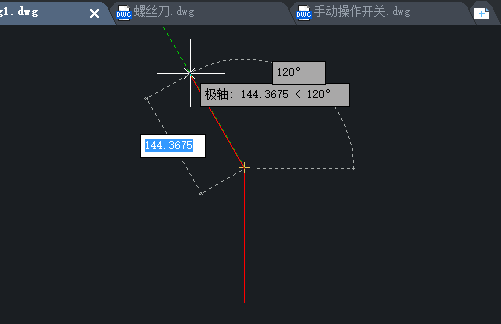

5、 接著單擊鼠標左鍵繪制一條豎直的線段，繼續向左上方移動鼠標，顯示極軸角為120°，單擊鼠標左鍵繪制一條與豎直線成30°夾角的斜直線

6、 點擊狀態欄中“對象捕捉“按鈕，使對象捕捉功能處于打開狀態

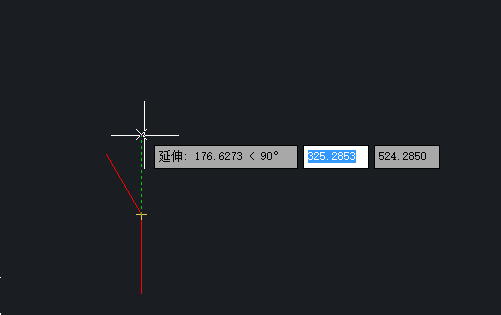

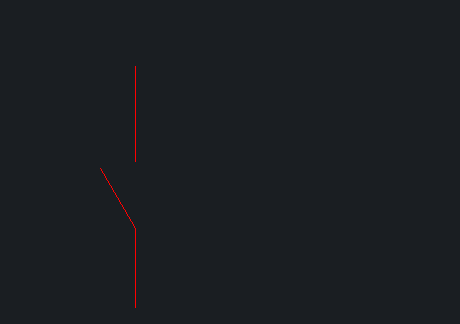

7、 選擇【繪圖】-【直線】命令，捕捉豎直線的上端點，然后向上移動鼠標，顯示極軸角度為90°，然后單擊鼠標左鍵確定直線的期限，繪制一條長度適合的豎直線

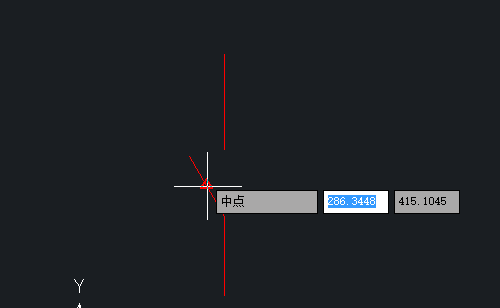

8、 點擊【繪圖】-【直線】命令，捕捉斜直線的中點為起點繪制一條水平直線

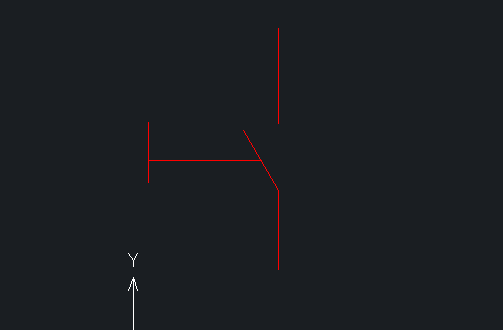

9、 點擊【繪圖】-【直線】按鈕，捕捉水平直線的左端點，向上移動鼠標，在合適的位置點擊鼠標左鍵確定直線的起點，繪制一條長度合適的豎直線

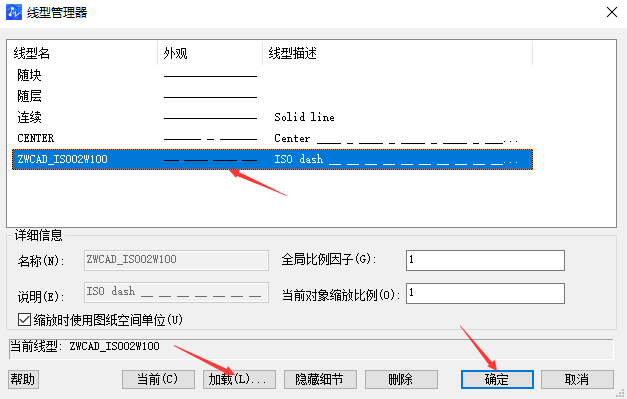

10、 點擊【格式】-【線型】按鈕，在打開的對話框中選擇【加載】選項，添加“ZWCAD_IS002W100”線型

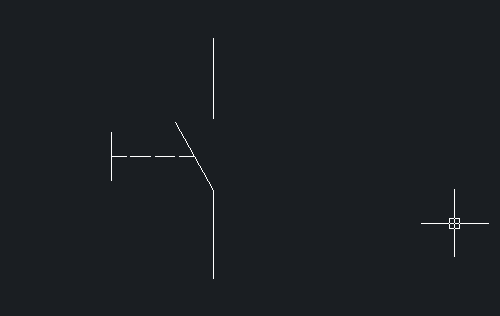

11、 選擇水平直線，單擊鼠標右鍵，在CAD中彈出來的對話框中點擊“特性”按鈕，在【特性】選項板中將水平直線的線型修改為“ZWCAD_IS002W100”，結果如圖所示
