CAD如何快速清除多余的線
我們在CAD中繪制完設計圖時，發現存在多余的線條，我們該如何快速的清除呢？
1.首先，我們打開CAD軟件，插入圖紙，我們可以看到下圖的A、B線段，相交后有多出來的線段。

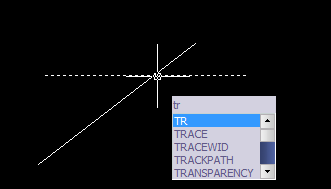

2.我們先輸入修剪命令符“TR”，然后選擇線段。
3.然后使用圍欄工具進行欄選，選擇兩條線的突出部分。
4.點擊確定，這樣兩條線段相交后多余的線就被修剪掉了。
PS：清除多余的線條還可以用“窗交命令”，選擇和平常界面上的窗交是一樣的，右下角向左上角拉選，這樣也可以做到快速清除的效果。同時要注意的是，很多人剛開始修剪的時候發現只清除了線段的一條。這個是 為在清除選擇的時候沒有框選兩條直線，所以清除命令只針對了一條，清除后只清除了一條線段的突出部分。我們可以在清除前對兩條線段都進行選擇解決這個問題。
以上就是本篇文章的全部內容了，如果還有其他問題，請關注中望CAD的官網及官方公眾號的后續文章。
