CAD螺桿圖怎么繪制?

1.首先,我們打開中望CAD軟件。

2.我們把線型設置為點畫線,然后找到“繪圖”直線命令,我們用直線命令畫出一條點畫線作為中心線,如下圖所示:

CAD螺桿圖怎么繪制?

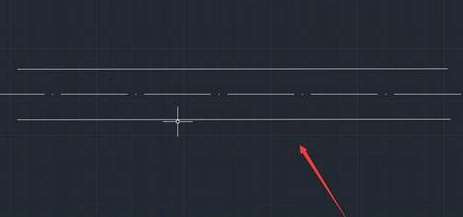

3.我們再把線型設置為實線,在中心線的上下各畫出一條直線,如下圖所示:

CAD螺桿圖怎么繪制?

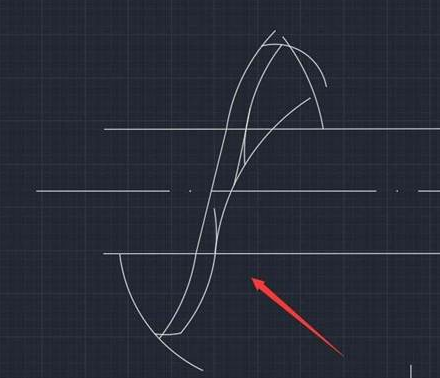

4.接著在菜單“繪圖”里找到圓弧命令,使用圓弧命令,在圖中畫出如圖所示圓弧線。

CAD螺桿圖怎么繪制?

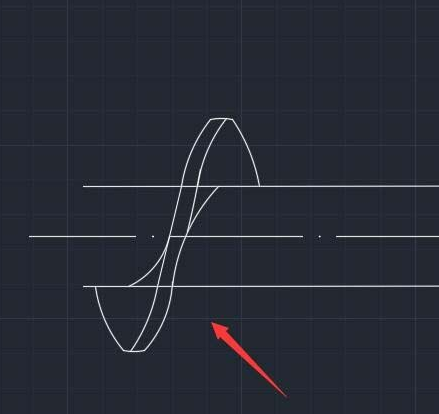

5.我們繪制好圓弧線以后,在菜單【修改】里找到修剪命令,點擊修剪命令,將多余的線進行刪除,如下圖所示:

CAD螺桿圖怎么繪制?

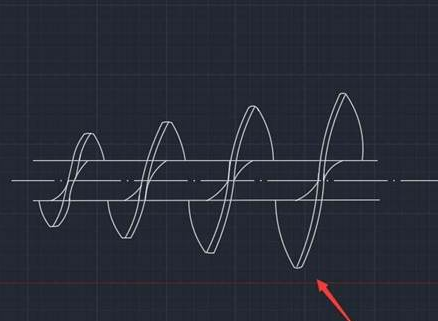

6.然后,我們再重復執行以上的步驟進行操作,這樣我們的螺桿的圖形就畫好了!

CAD螺桿圖怎么繪制?
