CAD如何利用工具繪制三視圖？
用CAD繪圖熟練的小伙伴們大概都會知道，繪制三視圖需要很強的空間想象力，因?yàn)樗鼘τ趶?fù)雜圖形來說，三視圖顯得特別難想象；所以為了方便繪制三視圖，我們可以利用視口工具來輔助繪制三視圖。
1.首先，我們以長方體的三視圖為例。
2.我們輸入命令符“VPORTS”進入視口面板；然后選擇四個視口，在左右還是相等看個人愛好選擇；然后記得將二維選擇為三維，點擊確定。

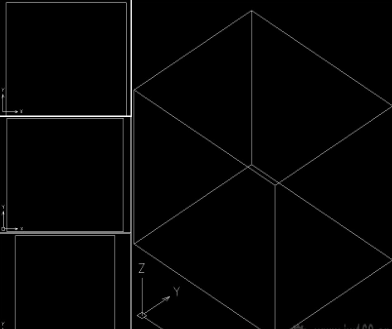

3.這里我們可以看到，圖形的三視圖已經出來了；同時我們可以輸入命令符“DI”輔助測量各線段長度。
4.這樣我們就完成了。
