CAD設計花盆有什么快捷方法?
在我們使用中望CAD繪圖時,都需要一些方法和技巧,本文給大家介紹一些方法和技巧,希望能幫助到大家!
1.我們先打開中望CAD軟件。
2.我們輸入SURFTAB1和SURFTAB2命令,設置曲面的線框密度為20。

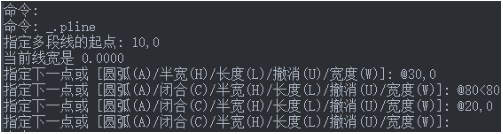

3.我們點擊【繪圖】再點擊【多線段】,繪制花盆的輪廓線,命令欄顯示操作如下:

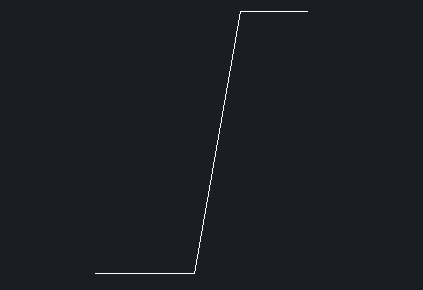

4.下圖是繪制多線段的效果圖。

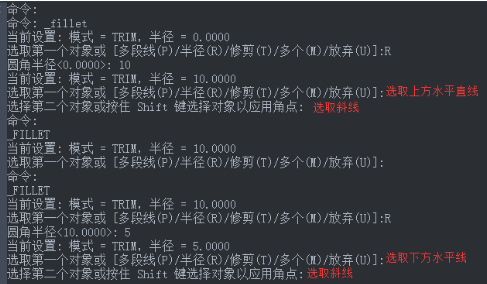

5.然后,點擊【修改】再點擊【圓角】命令,對花盆輪廓線進行圓角處理,命令欄顯示操作如下:

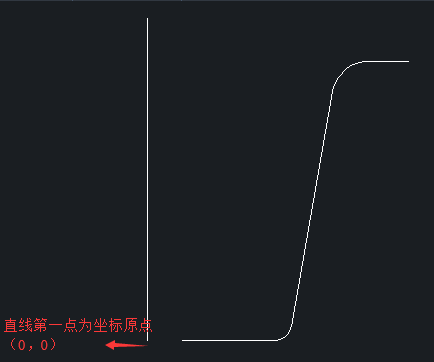

6.點擊【繪圖】再點擊【直線】,以坐標原點為起點,繪制一條長度合適的豎直直線。

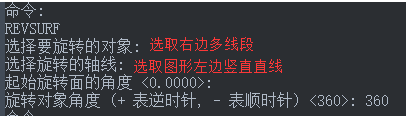

7.我們輸入RESURF命令,執行旋轉網格命令。

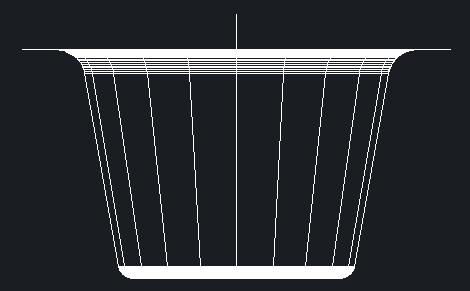

8.在 CAD中執行上述操作后得到下圖:

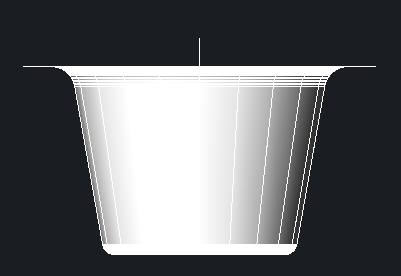

9.我們將視覺樣式切換為帶邊框體著色,效果如圖:
