CAD不會畫折斷線有啥技巧嗎?
1.首先,需要縮短圖紙距離,后面要繪制的圖與前面后面局部重復(DIMJOGLINE)彎折標注,不能簡寫。
2.只能折斷標注用,軟件中無自帶,所以需要配合(PL)多段線,(L)直線,(J)合并,(BR)打斷使用可以繪制用直線把“Z”的兩個端點連起來就是。

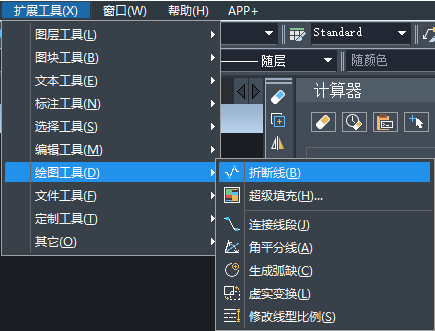

3.在CAD中,繪制折斷線功能非常便捷,在擴展工具中即可找到,如下圖所示:

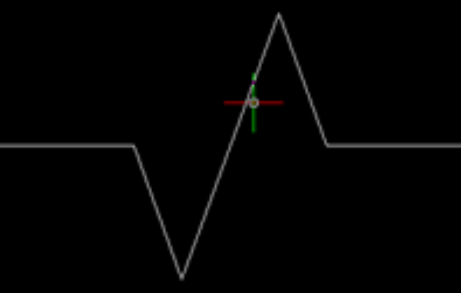

4.點擊折斷線命令,然后選擇中點位置,軟件自動在線的點的位置自動打斷成折斷線,如下圖所示:
