CAD中鼠標的作用

鼠標在我們使用電腦時是必不可少的重要工具，它在我們使用CAD軟件繪圖時，也是一樣重要的，那么本文就給大家介紹一些鼠標在我們CAD繪圖時鼠標的作用，希望能增進大家對鼠標的了解！

一、鼠標左鍵：

鼠標左鍵的用法是選擇物體，一是直接左鍵選擇圖元；二是鼠標左鍵點擊后，向右上或右下側拖動鼠標，然后松開，出現實線選擇框，只有完全處于實線框內的圖元才能被選中；三是鼠標左鍵點下后，向左上或左下側拖動鼠標，然后松開。這時出現的是虛線選擇框，只要有一部分處于虛線框內的圖元，都能被選中。

二、鼠標右鍵：

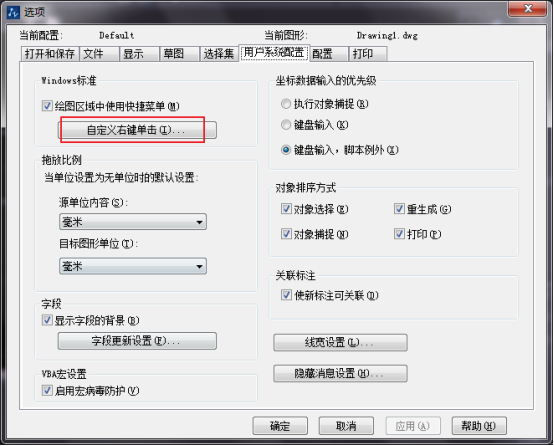

首先需要改一下中望CAD的系統配置。調用選項命令（輸入option）在“用戶系統配置”選項卡中，有個“自定義右鍵單擊”的選項。在“默認模式”和“編輯模式”中，選擇“重復上一個命令”；在命令模式中，選擇“確認”。

當提示選擇對象時，輸入？號，可以看到更多的選擇選項，如果能把這些選項記住，可以提高在一些特殊狀態下的選擇效率。鍵盤中的回車鍵和空格鍵同樣可以達到上述功能，但是速度會比鼠標右鍵慢很多。

三、CAD鼠標中鍵：

關于鼠標除了前后滾動還可以對圖形進行放大縮小，除此之外鼠標的滾輪是還有其他的一些用法的。

1. 首先按住鼠標的滾輪不放，直接拖動它這時它起到“pan”功能，然后在繪圖區域會出現“手”的形狀，拖動它的話可以對圖形進行平移；

2. 關于雙鼠標左鍵想必大家在日常操作中都會用到的，鼠標是可以雙擊的鼠標滾輪就等同于“zoom”中顯示全部的功能，所有的圖形都會出現在繪圖區域中；

3. 在CAD中按下shift鍵并使用滾輪進行拖拽就可以將試圖調整為空間視圖

4. 在CAD中長按Ctrl鍵同時拖拽鼠標滾輪，就可以將圖形進行水平或者垂直移動；

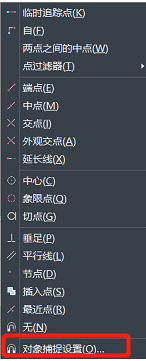

5. 關于鼠標滾輪還有一種很神奇的用法可以快速調出對象捕捉設置菜單，就是通過在命令行中輸入“MBUTTONPAN”，把它的值設置為0，

然后在繪圖區域點擊鼠標就可以快速輕松的調出對象捕捉設置的快捷菜單了，這樣就方便了許多！
