在CAD操作過程中，有些時候可能需要插入一些外部得出圖片，插入的方式有多種，我們可以根據實際情況采用不同方式，今天我們來看一下插入圖片比較常用的方法。

方法一、插入法

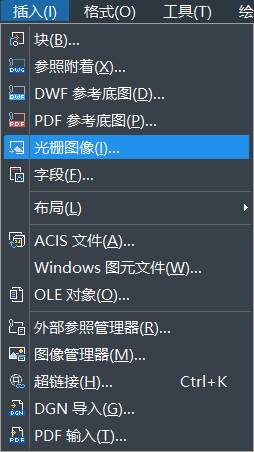

1、這個方式比較規范，做起來也很快捷，打開CAD軟件，點擊“插入”，在彈出的插入欄目中，點擊“光柵圖像參照”。

2.彈出選擇參照文件選項卡，找到需要插入的圖像，點擊“打開”。

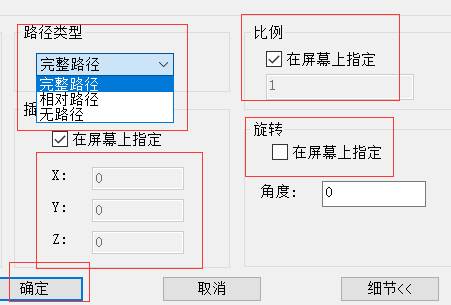

3.這里可以進行各種個性化的設置，注意，由于插入的圖片一般默認有插入的路徑，如果你的源文件更改，也就是原來的圖片位置改動，很可能導致這個插入的圖片不能夠在CAD中顯示，因此，如果不是想他們關聯，點擊“無路徑”；這里還可以指定插入的比例，旋轉的角度等，選擇完畢，點擊“確定”。

4.返回到繪圖界面，指定插入點插入圖片，插入的圖顯示的太小，可以將它放大；太大的圖片可以點擊右鍵，點擊“縮放”。

方法二、直接復制粘貼法

    在桌面復制所需圖片后，進入CAD界面，點擊右鍵，彈出快捷操作方式，然后點擊“剪貼板”，在彈出來的快捷方式中，點擊“帶基點復制”。這時候要求指定基點，點擊一個打算粘貼圖片的地方來指定出基點。指定基點之后，要求“指定縮放比例因子”，也就是圖片縮放的大小比例，在下方命令欄輸入想輸入的比例，然后點擊“回車”。輸入完成，圖片粘貼完成。

溫馨提示：這個方式大家認為比較簡單，但是有潛藏的危險，如果你將原來位置的圖片移動、刪除等，CAD中圖片一般會出問題不能顯示，因?yàn)檫@個默認為有插入路徑的，更改了圖片的位置可能插入的cad圖就不能正常顯示了，因此建議初學者盡量不要采用這個方式。如果是重要的唯一的圖片粘貼，會得不償失。
