為什么CAD填充區域是封閉的卻無法填充

我們?cè)谑褂?a href="http://sikobhl.cn/" target="_blank">CAD軟件時會有填充顯示，有時候填充區域明顯是封閉的，而且較簡單，例如是一個矩形或一個圓，但選擇好填充圖案后，卻不能正常填充，這是什么原因呢？ 具體解決步驟如下：

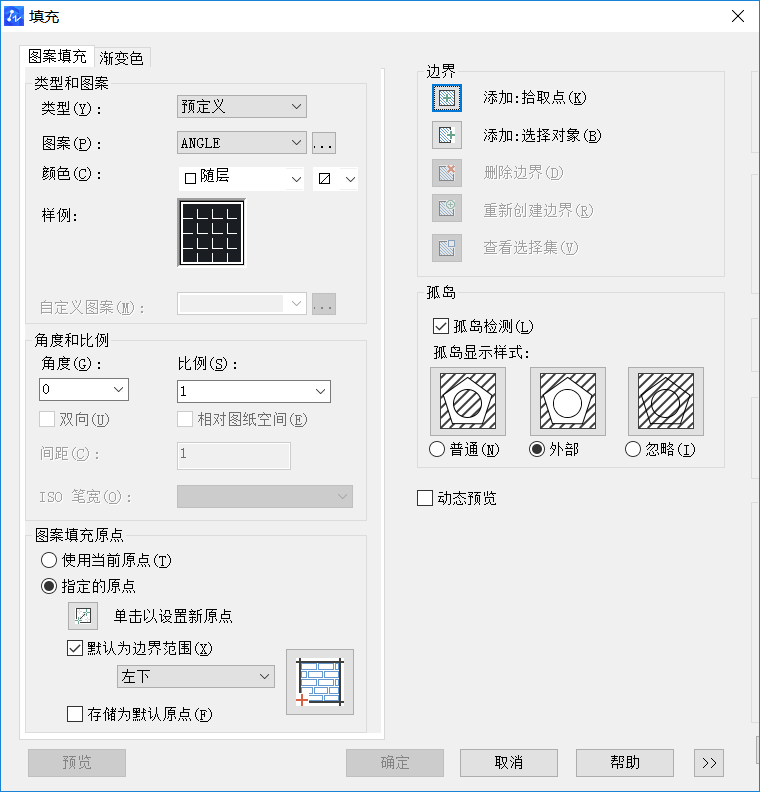

1.是否封閉需要縮放一下細節看看，有時候遠處看起來封閉的位置可能是有間隙的，如果是因?yàn)樾〉拈g隙可以放遠處，設置間隙：在命令行輸入H，快捷鍵進入填充修改，如下圖。

2.如果不是間隙問題，確實是封閉的，需要看一下命令行提示，如果沒有任何提示，就檢查一下FILL變量是否打開。Fill關閉時候，是自動不能顯示填充的,打開則可以。

3.如果不是這個原因，而且命令提示：圖案填充間距太密，或短劃尺寸太小。這說明我們選擇得區域過大或填充比例過小，導致填充圖案的線條數超過了CAD的限制。出現這種情況，首先要檢查一下我們選擇的區域面積是否過大，或者填充比例設置得相對過小。例如我們?cè)谝粡埥ㄖD中選擇一個塊方圓幾十米的區域填充一個線性的圖案，填充比例仍設置成默認值1，就有可能出現數萬個填充單元，數十萬條填充線的情況。遇到這種狀況，我們首先要將比例調整成合理的數字，比如100、1000，然后再進行填充。

4.如果比例設置沒有問題，只是因?yàn)閰^(qū)域大，實際就需要這么多填充單元，那就只能將CAD對填充密度的限制放寬了。但圖中如果有這樣密度極大的填充時，圖形操作的整體性能會下降很多，因此要慎用，最好用SOLID填充，用顏色來區分不同的區域。

以上就是本篇文章的全部內容，希望對您有所幫助。更多CAD技巧請關注中望CAD官方公眾號。
