CAD中輸入形位公差的步驟方法

在使用CAD繪制工程圖時，有時會發現找不到標注形位公差的菜單，那么如何在CAD中輸入形位公差呢？下面我們來看一下解決方法吧，具體操作如下：

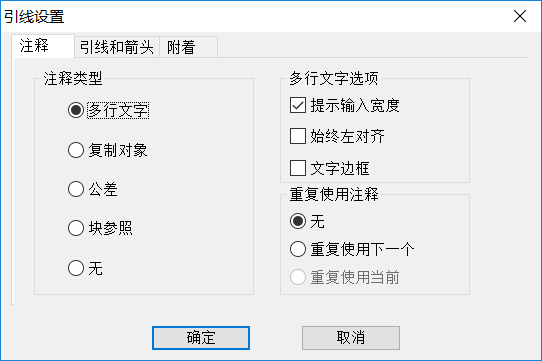

1.在打開的CAD軟件下方命令欄里使用快捷命令LE，在彈出的指定第一個引線點時，先輸入S；回車后，會彈出引線設置對話框，如下圖所示：

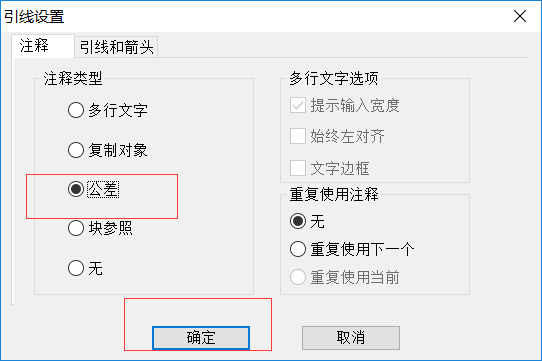

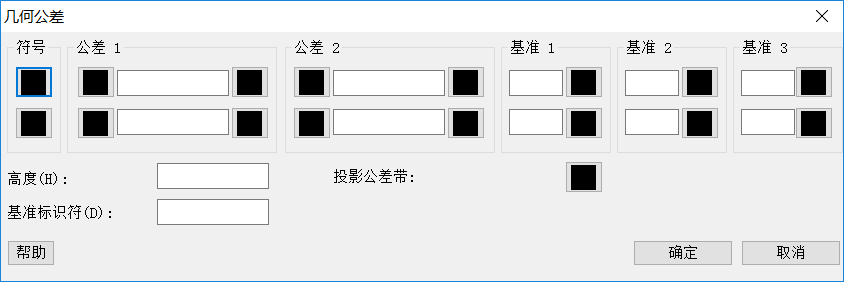

2.切換到公差選項然后點確認，然后根據圖紙的實際要求或需要對形位公差進行設置。

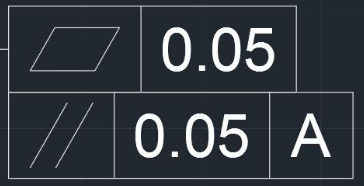

3.設置完成后，點擊確認，剛輸入的CAD形位公差則如圖所示：

以上是關于在CAD中輸入形位公差的步驟方法，有需要的小伙伴可以參考這些步驟進行實際操作一下，有利于加深自己學習CAD的技巧印象。
