在使用CAD軟件過程中，我們可能會碰到標注圖紙怎么插入沉頭符號這個問題，那我們今天來學習一下解決這個問題的技巧吧，具體步驟如下：
1.首先打開CAD軟件，并繪制如下圖圖形：

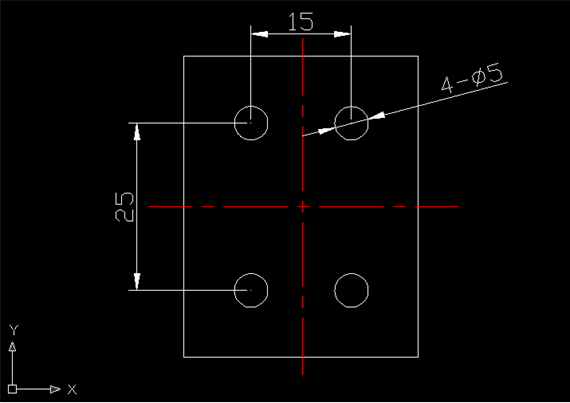

2.接著對圖形進行簡單的尺寸標注，如下圖所示：
3.然后點擊“編輯標注”，或者在下方命令行輸入命令dimedit，在“輸入編輯標注類型”中選擇“新建N”。
4、并在出現的對話框中輸入“v1.5",1.5表示沉頭的深度，用鼠標選擇”v1.5“，并將字體選擇為”GDT“。
5、選擇以后，再選擇需要編輯的尺寸標注，就可以得到想要的效果。
關于怎樣在CAD標注圖紙中插入沉頭符號的步驟方法分享到這里，操作不難，大家可以參考這個步驟實際操作一下會加深學習CAD的印象。
