CAD在直線任意一點畫另一條直線的方法

在使用CAD過程中，我們離不開直線的使用，如果繪圖時大家想要在CAD中一條直線任意一點繪制另外一條直線，該如何操作呢？今天我們來看看方法吧，詳細步驟如下：

1、打開CAD之后，在左側工具欄找到【繪圖】-【直線】，繪制一條直線，如下圖所示：

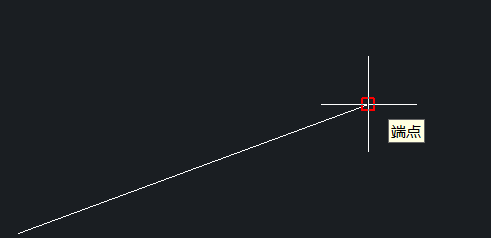

2、繼續選擇直線命令，然后選擇剛剛繪制的直線的端點，并移動鼠標到另一點上此時不要點擊，如下圖所示：

3、接著在下方命令行輸入需要的長度和角度，如圖所示：

4、輸入長度后可以看到我們?cè)趧倓偟闹本€上就確定了一定的距離了，如下圖所示：

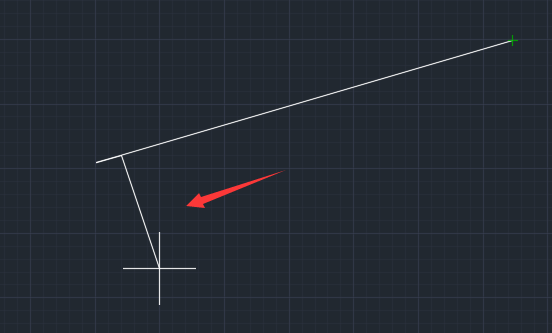

5、依照剛剛的的點我們可以在這條直線上的一定距離上畫出直線，如下圖所示：

以上是CAD從直線任意一點繪制另一條直線的方法步驟，有需要的小伙伴可以參考練習一下，希望對大家有幫助。
