CAD如何重新生成圖案填充邊界

在CAD中，使用“重新創建邊界”按鈕，可以圍繞選定的圖案填充生成閉合多段線或面域?qū)ο螅部梢灾付▽⑿碌倪吔鐚?duì)象與整個圖案填充相關聯。接下來我們用一個實例來看一下CAD中如何重新生成圖案填充邊界吧！

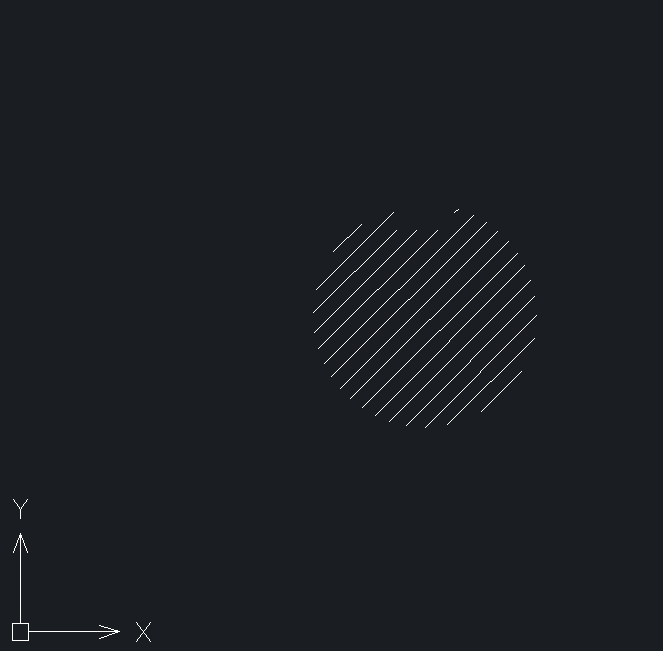

1. 打開一個圖形文件，如下圖所示，為這個無邊界的圖案填充重新生成邊界。

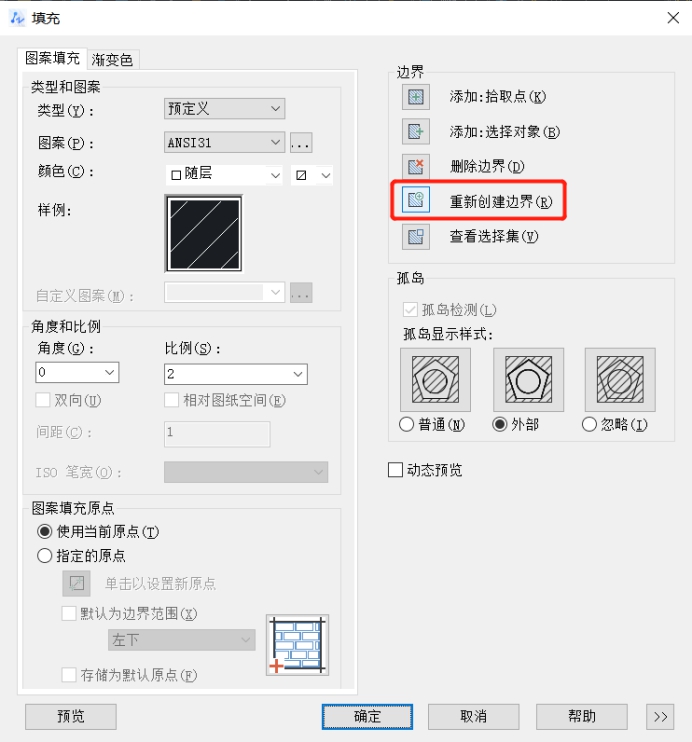

2. 選擇這個圖案填充對象，接著按鼠標右鍵選擇【編輯填充】，打開【填充】對話框，點擊【重新創建邊界】按鈕。

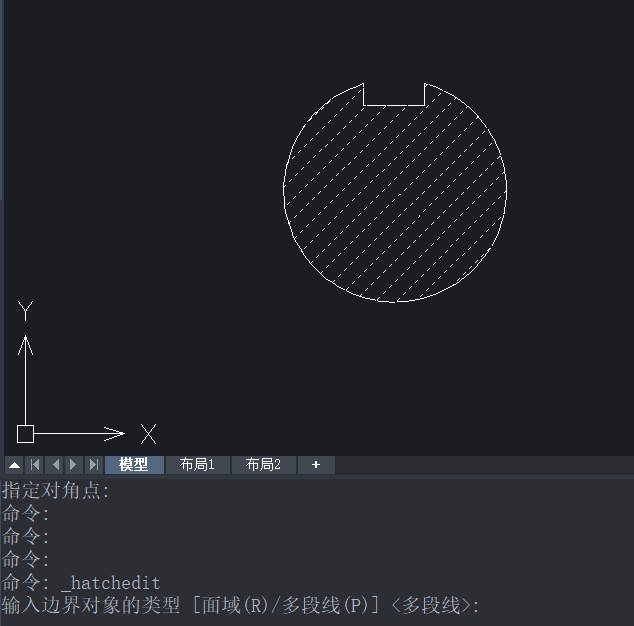

3. 在命令行提示“輸入邊界對象的類型 [面域(R)/多段線(P)] <多段線>：”時按回車鍵確認，創建多段線邊界。

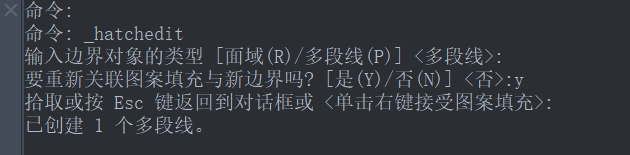

4. 在命令行提示“要重新關聯圖案填充與新邊界嗎? [是(Y)/否(N)]:”時，輸入“Y”并按回車鍵確認，返回【填充】對話框后點擊【確定】即可。

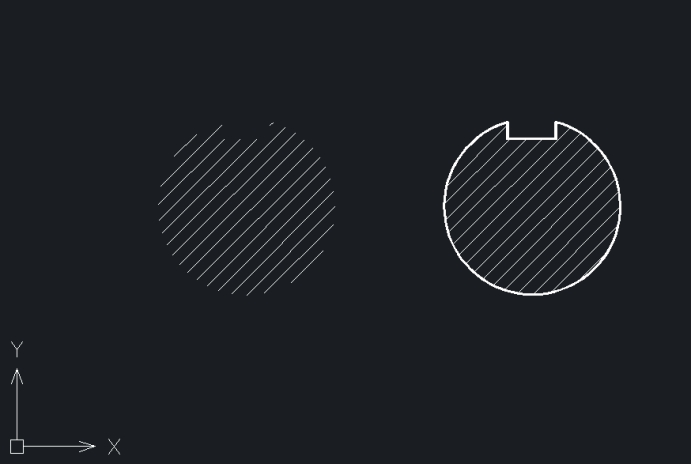

5. 重新創建邊界前后的對比如下圖所示，左邊是創建前，右邊是創建后。

以上是CAD中重新生成圖案填充邊界的方法步驟，希望可以幫助到大家！
