在瓶子設計的上篇教程中，我們已經學會了如何用中望3D進行瓶身的建模設計，那么本文將繼續延續上篇的內容，向大家介紹下如何用中望3D，完成整個瓶子的設計工作。

如下圖所示，這就是上篇中我們所獲得的瓶身效果。

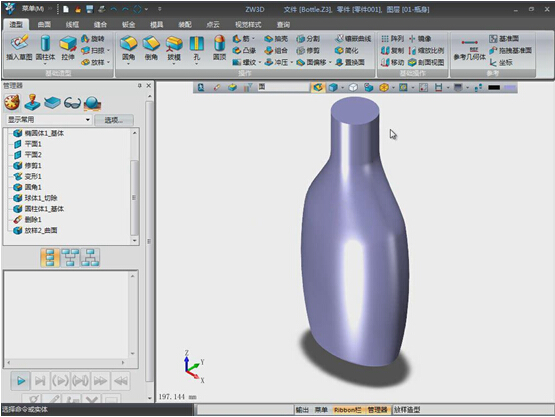

圖1 瓶身的效果圖



那么接下來我們將繼續后續的細節設計工作：

第一步：斑馬線檢測

使用“分型面”進行斑馬線的曲面檢查。

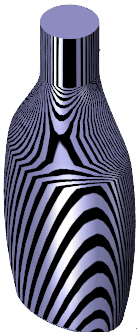

圖2 斑馬線曲面檢查的效果圖



第二步：抽殼

抽殼厚度為“-1mm”。

圖3 抽殼效果圖



第三步：瓶口倒圓角

倒圓0.2mm

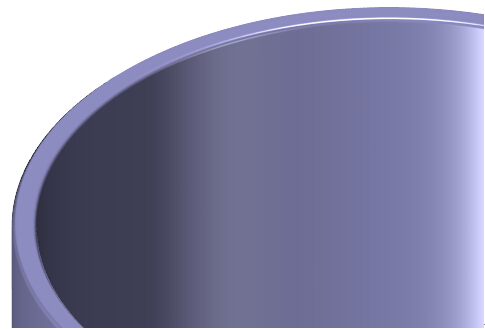

圖4 倒圓角效果圖



第四步：螺牙草圖

以工作平面“XZ”為基準面創建螺牙草圖，具體尺寸如下圖：

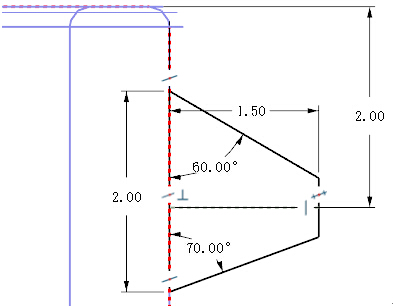

圖5 螺牙草圖



第五步：瓶口螺紋

瓶口的螺紋在這個設計里是一個難點，尤其是螺紋的收尾，使用中望3D，可以一個命令全部完成這些設計操作。

使用螺牙草圖創建瓶口螺紋。

匝數：4

距離：-5

半徑：10mm

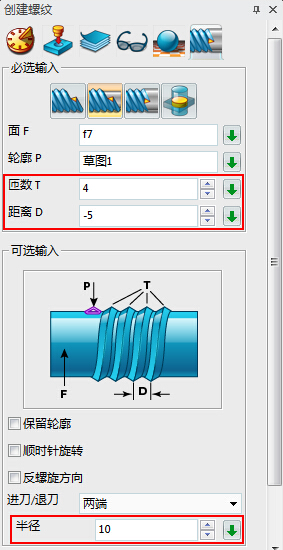

圖6 創建螺紋的設置界面

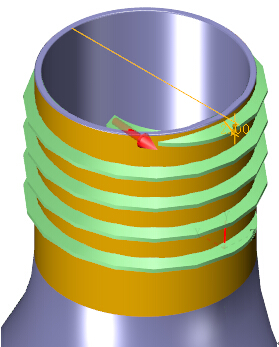

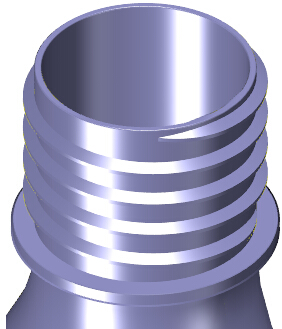

圖7 螺紋創建效果



第六步：肩部草圖

以工作平面“XZ”為基準面創建肩部草圖，具體尺寸如下圖。

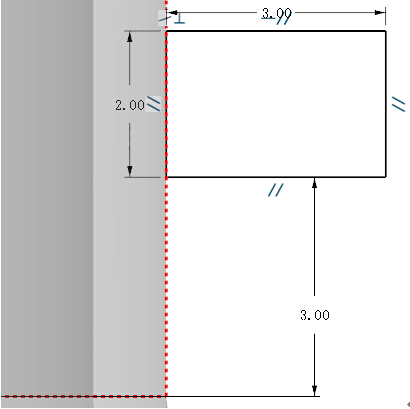

圖8 創建肩部草圖



第七步：肩部旋轉

使用肩部草圖創建肩。

圖9 肩的創建效果



第八步：肩部倒圓

倒角0.2mm

圖10 肩部倒圓效果



第九步：材質貼圖

使用“鉻”命令，選擇文件夾下的JEPG圖片“display1”。

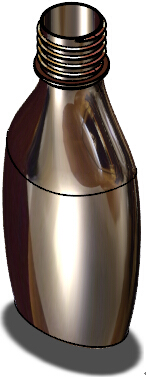

圖11 根據display1貼圖后的效果

第十步：背景貼圖

啟用“背景圖片”，選擇文件夾內的“Ground.bmp”，“顯示方式”選擇為“延伸”。

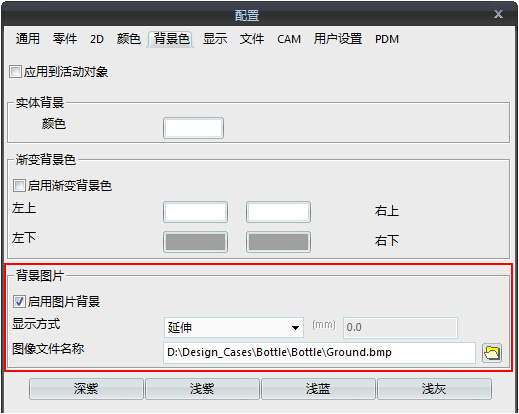

圖12 背景圖片設置界面



經過上述的各項步驟，即可獲得我們教程開始時所展示的瓶子效果了。

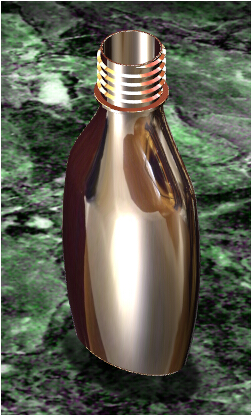

圖13 完成瓶子設計

通過這兩篇實例教程的解析，相信大家對使用中望3D進行瓶子設計，以及設計過程中涉及到的相關思路、功能點的作用等，都有新的認識，希望能對大家有所幫助。
