在數控加工中，每一種數控機床都有自己相應的CNC系統，如FANUC、Siemens、heidenhain等等。在給數控機床上傳G代碼文件時，需要相對應的文件格式。在實際的工作中，我們可能面對的，是好幾種不同的機床和系統，一件零件，可能會經過不同系統的機床才能加工出來。作為一位CNC工程師，您將要考慮，如何才能快速地輸出機床相應的G代碼文件。而三維CAD中望3D能高效解決這類問題。全新的三維CAD中望3D2014SP版更是重點加強了CAM功能，與機床設備的對接更靈活、高效，能輸出節點支持單獨的自定義NC文件后綴，支持串口通信ZWCom，提供大量NC文件到內存有限的機床之間的通信方式?，F(xiàn)在，就讓我們通過一個實例，一臺三軸FANUC系統機床、一臺四軸Siemens系統機床，向您展示三維CAD中望3D是如何靈活、快速實現CAM后處理的G代碼文件格式輸出的。

        1、快速建好兩條程序O0001,NC1001,如下圖：


三維CAD/CAM技巧：中望3D 高效輸出G代碼文件格式

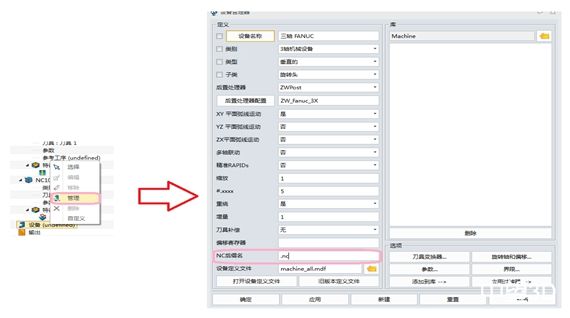

       2、首先，建立三軸FANUC設備，注意在NC后綴名中，輸入.NC，F(xiàn)ANUC系統機床支持的一種文件格式。



建立三軸FANUC設備

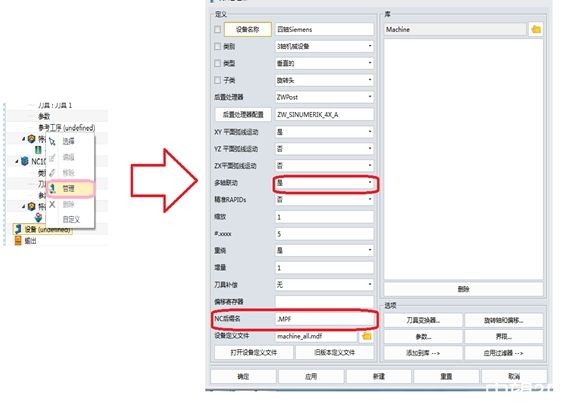

      3、用同樣的方法，輕松建立四軸Siemens設備，在NC后綴名中，輸入.MPF，Siemens系統機床支持的一種文件格式。

建立四軸Siemens設備

      4、接下來，將O0001、NC1001創建快速輸出，準備生成G代碼文件，按下圖選擇：

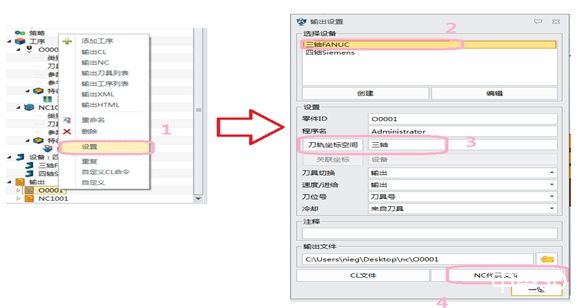

生成G代碼文件

       5、生成需要的三軸FANUC   G代碼文件。

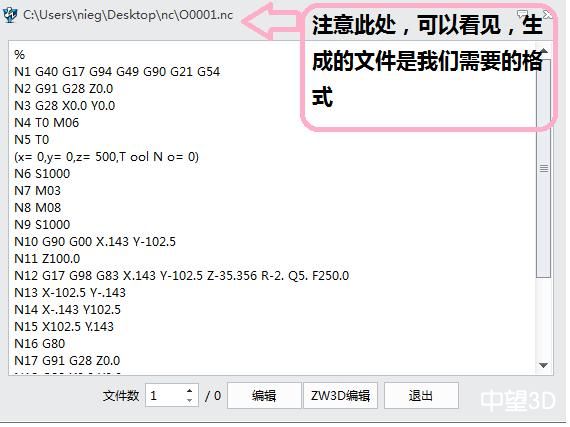

三軸FANUC   G代碼文件

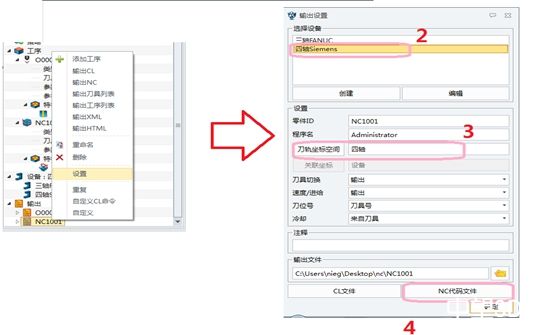

       6、同理，可以生成四軸Siemens  G代碼文件。


四軸Siemens  G代碼文件

       7、生成需要的四軸Siemens   G代碼文件。中望3D靈活、快速實現CAM后處理的G代碼文件格式輸出，大大提高了工程師的工作效率。

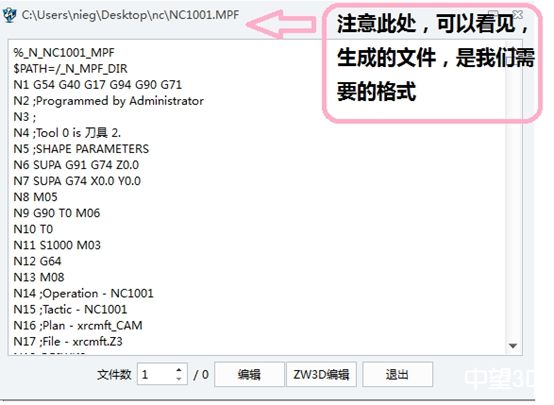

四軸Siemens   G代碼文件

       通過以上全部步驟，就可以在三維CAD中望3D中快速地輸出符合我們需要的機床G代碼文件。三維CAD中望3D易學易用的操作界面，讓整個操作過程非常直觀、高效，CNC工程師無需花費太多精力，便能快速掌握CAM的加工技巧。想要了解或者學習更多中望3D2014SP版的新功能可以參加中望3D線上培訓，三維CAD專家老師會針對中望3D2014 SP版新功能，結合火熱進行中的第三屆中望3D全球創新設計大賽進行案例教學，能夠最快地熟悉三維CAD軟件操作，參與大賽（http://tu.vx.com/contest/show/13.html）還有機會贏取高達十萬元的大獎，問鼎全球最佳設計師！
