工程師在進行模具設計時,常常面臨如何正確選擇模具“區域面”的劃分形式以提高效率——倘若單個面去選取,則效率低;若多個面選取,則超出選取的范圍,還得去除多余的面。如何快速、便捷地通過三維CAD軟件來選取合適的所需面?今天小編邀請到一位資深模具工程師跟大家分享一個簡易的小技巧,以三維設計軟件中望3D為例,如何利用中望3D智能的全3D模具設計模塊來靈活處理面的劃分形式,從而達到事半功倍的效果。

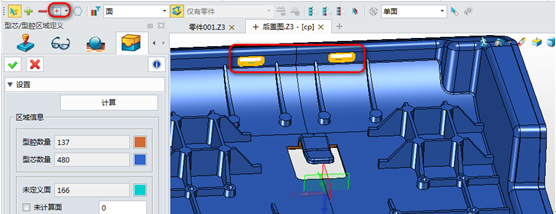

       進行模具設計的過程中,常需對區域面進行劃分,有時不限于一個面的選取,如下圖1紅色框標注所示,需對紅框內的多個面進行選取。
模具設計技巧:三維CAD中望3D如何快速劃分面
圖1三維CAD中望3D如何快速劃分面

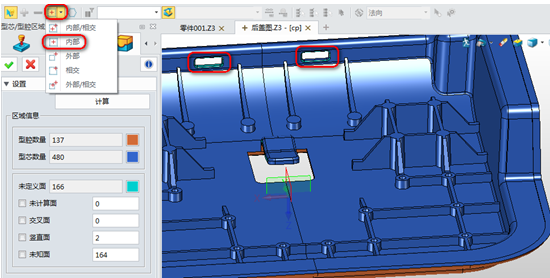

        步驟一:當需要選取內部面時,點擊圖2左上方的選擇工具條,選取“內部”選項。
模具設計技巧:三維CAD中望3D如何快速劃分面
圖2選取中望3D“內部”選項

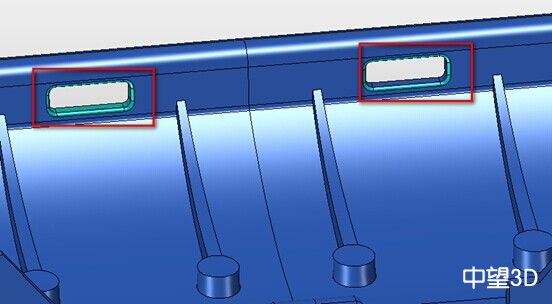

        步驟二:點擊鼠標右鍵,框選需要選取的面,則能將內部面進行適當?shù)倪x取,便于后續工作的進行。如圖3對內部面已準確選取。
模具設計技巧:三維CAD中望3D如何快速劃分面
圖3對內部面已準確選取

       內部框選面,適當選取所需面,這能方便且智能地幫助設計者提高對面的選取效率!這在實際產品設計、模具設計中應用非常廣泛。如需進行產品設計對內部面的復制、移動;模具設計對區域面的選取劃分等等操作,也可以參考應用三維設計軟件中望3D的選擇工具條。
       通過中望3D內部面選取的兩個簡單小步驟,就能輕松解決困擾工程師的日常難題,讓工作化繁為簡。為了讓更多三維CAD設計愛好者能了解更多產品設計、模具設計的小技巧,少走彎路,中望3D免費三維CAD網絡培訓特邀請了資深工程師跟大家分享其寶貴的實戰經驗,還有即將推出的中望3D2015版的全新模具功能,贏取中望3D正版激活號:http://www.zw3d.com.cn/special/zhuanqu/list-102.html
