最新的中望CAD 2018增加了許多智能化繪圖功能，可幫助設計師簡化設計工作。其中，尺寸驅動功能支持通過準確的數值來控制和改變圖形的大小。設計師在繪制產品圖紙過程中，當圖紙中的對象數量比較多、尺寸需要經常修改，或者繪制不同規格的相同產品圖形時，修改圖形和尺寸就會變得繁瑣和麻煩，無形中增加了許多工作量。針對這個情況，中望CAD 2018的尺寸驅動功能可以便捷的解決這一問題。設計師在繪圖時完全可以不用考慮尺寸大小，只需繪制圖形結構，然后再使用標注尺寸的方式，輸入正確的數值，就可以把圖形變成所需的大小了，非常方便。

例如，設計師在圖紙繪制完畢后才發現某一長方形的寬度不對，需要修改調整。如按照傳統的繪圖方法，則需要將圖形刪除，重新輸入長方形的命令來繪制，這樣無疑會花費較多的時間。而通過中望CAD 2018的尺寸驅動功能，設計師只需要選擇需要修改的標注，然后輸入新的尺寸，軟件會自動生成新的圖形，而且具體的操作過程也非常簡單。

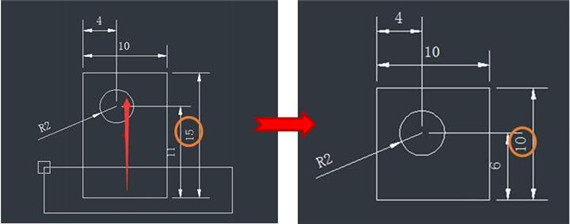

圖1 驅動之前的圖形

設計師可以在菜單欄“擴展工具”下的“標注工具”中快速找到并調用“尺寸驅動”功能，選擇尺寸輸入新的數值后框選需要驅動的部分，圖形就自動隨著尺寸的改變而變化，并且所有涉及到的尺寸標注也都會自動修改，十分的智能高效。

圖2 圖形及尺寸標注同時發生更改

如果需要修改圓的大小，同樣可運行尺寸驅動命令，此時命令行會提示選擇標注，設計師選擇半徑標注然后輸入新的半徑即可。當只需要將長方形一邊的長度進行修改，則只需要框選要修改區域的角點。以往，設計師需要通過輸入數字的方式來確定每一個點的位置，無法真正實現參數化設計。

圖3 修改圓的半徑

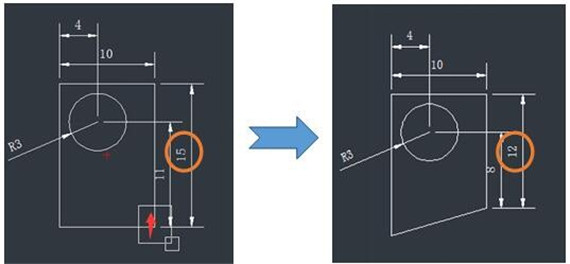

圖4 修改長方形的長度

中望CAD 2018的尺寸驅動功能實用性高，適用于任何行業，能夠?qū)⒃袕?fù)雜的繪圖過程或者修改過程簡單化，從而幫助節省繪圖時間，提高工作效率。
