旋轉網格是圍繞指定的軸旋轉對象創建的網格，旋轉的對象可以是直線。圓弧、二維多線段或三維多段線等類型。通常用于三維建模。

  我們用CAD畫一個三維碗的模型來熟悉一下網格旋轉命令。

  我們將視圖調整到東南等軸測，然后打開對象捕捉。

  首先我們用圓弧，直線工具，畫出下面的a、b、c線段。

  然后輸入旋轉網格命令符“REVSURF”。

  旋轉要旋轉的直線。

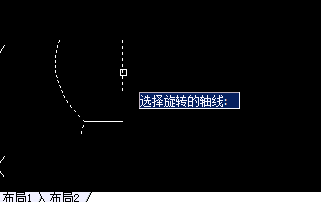

  旋轉居中的直線為軸。

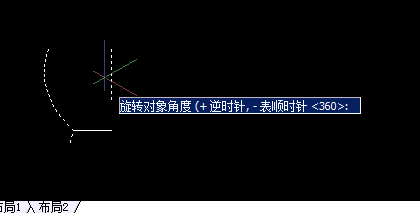

  旋轉起始角度和旋轉總角度保持為默認的“0度”和“360度”。

  a/b/c三條直線都進行旋轉。

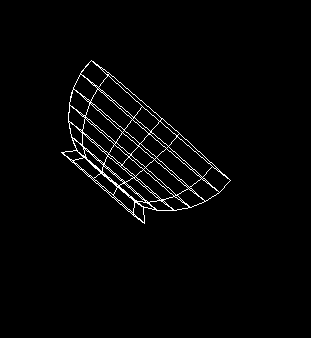

      旋轉網格后得到一個碗的三維模型，然后然后平移一下，得到上面的效果圖。
