CAD作圖完成后，為了方便觀察或者貼合實際的視角，往往要進行坐標系旋轉，那么坐標系旋轉的方法有幾種呢？下面小編來簡單介紹一下。以下面三維圖形為例。

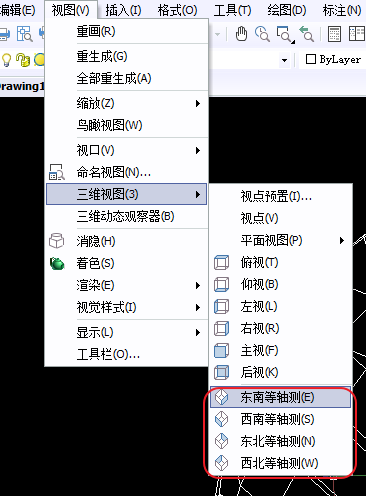

  第一種：利用等軸測視角。繪制完成后我們可以在“視圖”->”三維視圖”->東南等軸測/西南等軸測/東北東北等軸測/東南等軸測，這四種軸測圖是視角中觀察，這樣可以快速的看到圖形的正視圖、左視圖和俯視圖的效果。

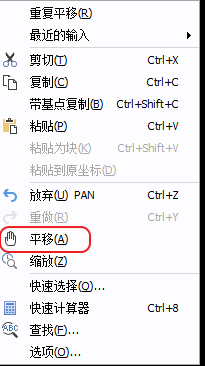

  第二種，右鍵圖形空白處，選擇“平移”，然后再在空白處右鍵，選擇“三維動態觀察器”，這樣就可以隨意的旋轉圖形，從不同位置觀察三維效果。

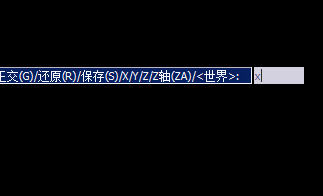

  第三種，輸入命令符“UCS”坐標系管理命令符，然后選擇X/Y/Z,然后輸入角度，這個的意思是要圍繞XYZ的一個軸旋轉多少度的意思。

      這三種方法都可以快速地旋轉坐標系，有時為了更好的觀察可以組合使用。
