大家都知道,用CAD計算圖形的面積的方法不少,比如命令、快捷鍵等等。用命令計算的一個典型的方法就是運用pl命令,下面的內容將會告訴大家如何運用pl命令計算CAD中圖形的面積。

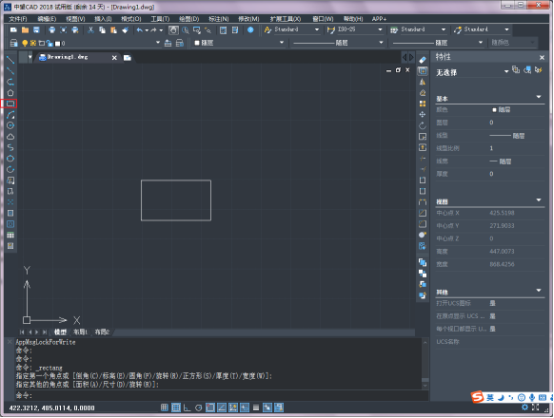

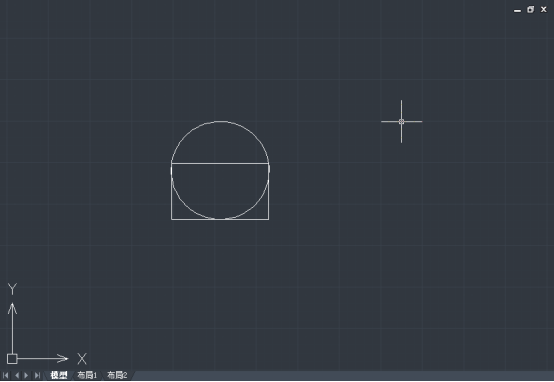

第一步,打開已經下好的CAD軟件,畫出一個矩形。

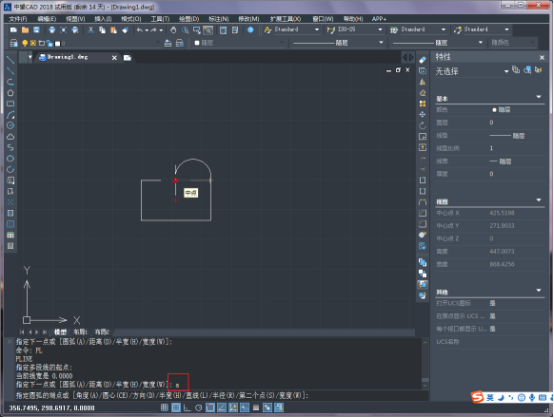

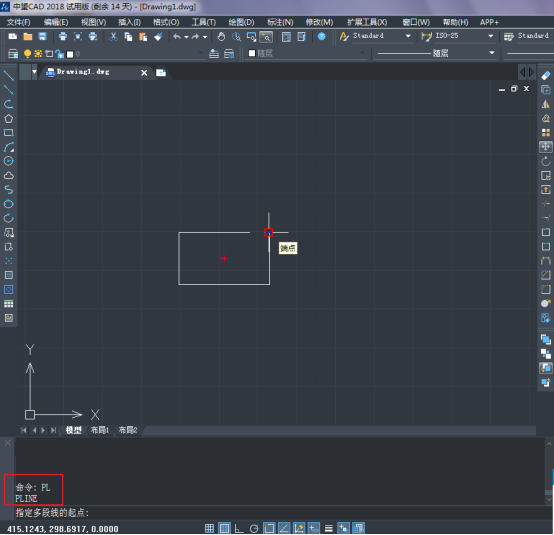

第二步,先描出圓弧。在命令行中輸入pl,輸入空格后,選擇半圓弧的右端點。然后在命令行輸入a,空格,輸入s,空格,這就可以分貝選中圓弧的中點和左端點。
第三步,描出矩形。在命令行輸入1,空格,主次選擇矩形的每個頂點,要注意最后要與起點重合。接下來在命令行輸入c,空格。矩形的描邊就完成了。
最后,在命令行輸入aa,空格,再輸入o,空格。選擇剛才描好的圖形就可以計算它的周長和面積了。
