CAD為什么不能填充

CAD看不到填充可以由不同的情況引起，不同的情況會有不同的解決方法，以下將可能遇到的情況和方法列舉了一下。

1、沒有任何錯誤提示，就是看不到填充

圖紙中無論什么樣的區域，無論什么樣的填充圖案和比例，操作一切正常，但填充完卻看不到任何圖形。

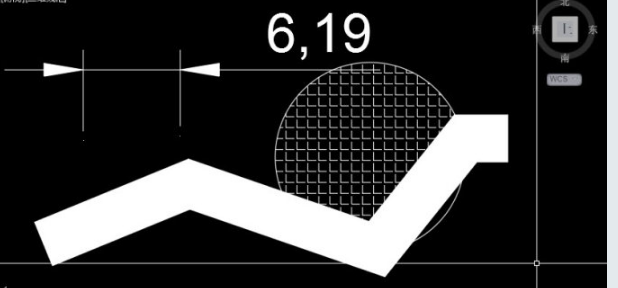

遇到這種情況，我們可以首先畫一個標注，或者畫一條帶寬度的多段線，你會發現標注的箭頭也會變成空心，多段線也會變空心。

如果是這樣就很好解決了。CAD中提供了一個變量控制填充的顯示，當我們圖中密集的填充比較多，影響了操作性能的時候，是可以將填充的顯示關掉的。

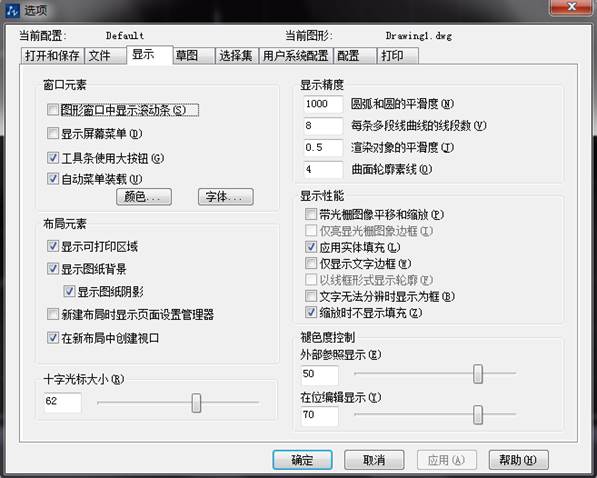

要想讓填充顯示出來，只需做簡單的設置即可。我們?cè)诿钚兄休斎隣P，回車，打開選項對話框，單擊頂部的“顯示”選項卡，勾選“應用實體填充”選項，單擊“確定”即可。

在我們?cè)O(shè)置完選項后，我們會發現填充箭頭和多段線以及之前的填充并沒有顯示出來，但如果我們現在再進行填充，填充就可以正常顯示了。之前繪制的填充之所以沒有顯示，只是沒有重新生成顯示數據。只要在命令行中輸入RE，回車，標注箭頭、寬多段線和填充就都顯示正常了。

2、邊界不封閉導致無法填充

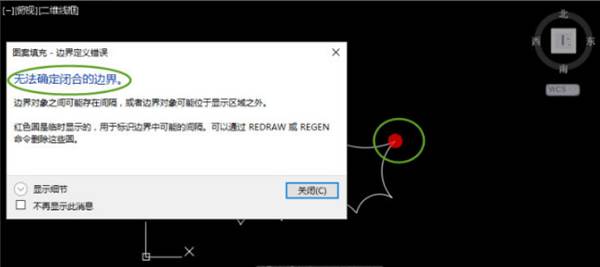

有時填充的邊界很復雜，在繪制的過程中由于沒有采用捕捉或其他精確定位方式，導致邊界線上有細小的缺口，不放大根本看不出來。在拾取區域創建填充時，就會無法填充，這種狀況會彈出非常明顯的提示，如圖所示。

這種狀況有兩種解決方法，一是找到有間隙的位置，編輯圖形將圖形連接起來。還有一種是設置填充的間隙值，讓填充允許的間隙值大于間隙的寬度。

3、填充區域過小或比例設置過大

如果我們填充的區域非常小，填充圖案的單元尺寸比較大，或者比例設置得很大，填充就會不正常。

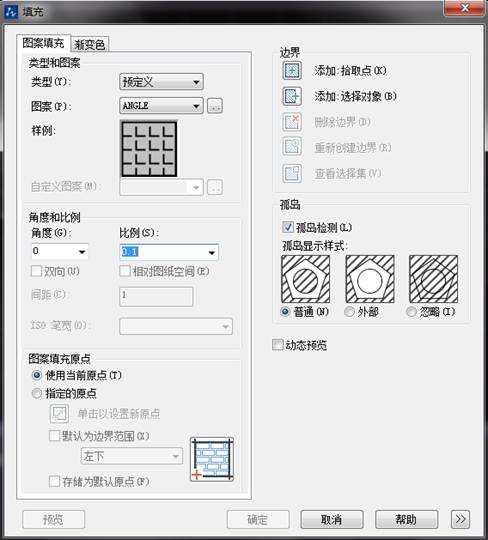

解決辦法：如果我們的圖形尺寸是正確的，尺寸就是非常小，那我們就只有將填充比例調整得更小一些，比如某張圖紙中有個半徑為2的圓要想填充圖案看起來比較正常，可以將比例設置為0.1左右，如圖所示。

4、填充區域非常大或比例設置過小

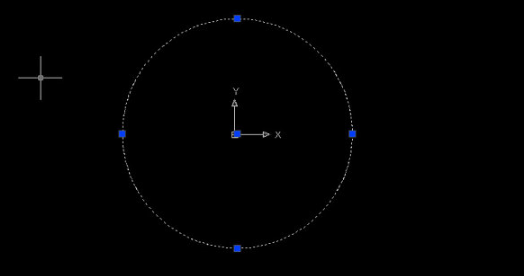

如果填充區域非常大，例如一些市政規劃圖，圖形的長度經常都是幾十甚至幾百米，但填充時如果忘記調整比例，采用了默認的比例1的話，填充時也會異常。

遇到這個提示，我們要先想一下填充區域的尺寸大概有多大，比如上圖中圓的半徑是50000，我們可以將比例設置為1000左右，如圖所示。

設置完成后圓的填充便恢復正常。
