CAD如何創建區域覆蓋

在繪圖過程中我們會希望自己布置的家居、潔具能自動遮擋住地磚或地毯，一些設備能自動遮擋管線，如下圖所示。那么CAD中怎么才能讓圖塊遮擋住后面的圖形，如何能更輕松地創建區域覆蓋呢？

上圖中的沙發可以自動遮擋地毯，圖面看上去就清晰多了。這其實使用區域覆蓋就能實現。

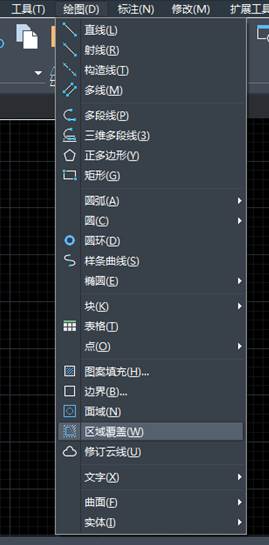

區域覆蓋是CAD的一個基礎繪圖功能，我們在“繪圖”菜單里就能找到。

區域覆蓋就是一個無色不透明，但可以遮擋后面圖形的圖像對象，其創建方法有兩種：直接繪制和從封閉多段線轉換。

對于簡單的方形圖塊，我們直接捕捉端點創建就可以了。如果形狀復雜，則需要利用圖塊的外框線生成封閉多段線。如果圖塊的圖形都繪制好后，再去生成多段線，選擇對象會比較麻煩。因此如果想制作如上圖中的沙發圖塊，首先就要規劃好圖塊繪圖的步驟：

1、首先繪制外輪廓。

2、將外輪廓轉換成封閉多段線。

3、執行區域覆蓋（wipeout）命令，輸入P（多段線）選項，拾取圖塊的外輪廓，生成與圖塊輪廓匹配的區域覆蓋。

4、再繪制圖塊中間的圖形。

5、保證所有圖形都在區域覆蓋之上，選中所有圖形和區域覆蓋，這樣的圖塊就做好了。

中望CAD的擴展工具中還提供了一個功能：超級填充，這個功能可以像生成填充一樣去生成區域覆蓋，這樣圖塊的輪廓線就不一定非要轉換成多段線了。如果對于已經畫好的圖塊進行處理，也更簡單了。
