CAD深度符號插入技巧

在中望CAD軟件中機械制圖中標注深度符號怎么插入，我們在CAD繪圖時，需要經常對圖形深度做標注，標示深度尺寸，那我們怎樣用專業的符號標示深度，并把它顯示出來呢？本文給大家介紹怎樣插入深度符號，希望能幫助到大家！

1.首先，我們打開中望CAD軟件。

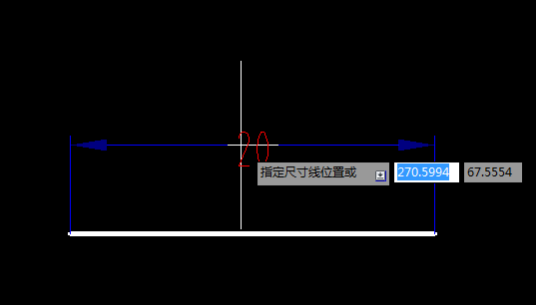

2.繪制一條長為20的直線并對直線進行尺寸標注。

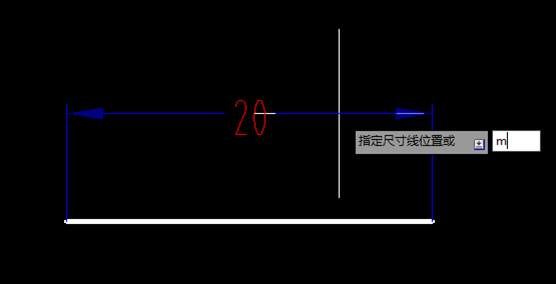

3.如圖所示，我們在標注尺寸的過程中根據命令行提示輸入快捷鍵M（多行文字）

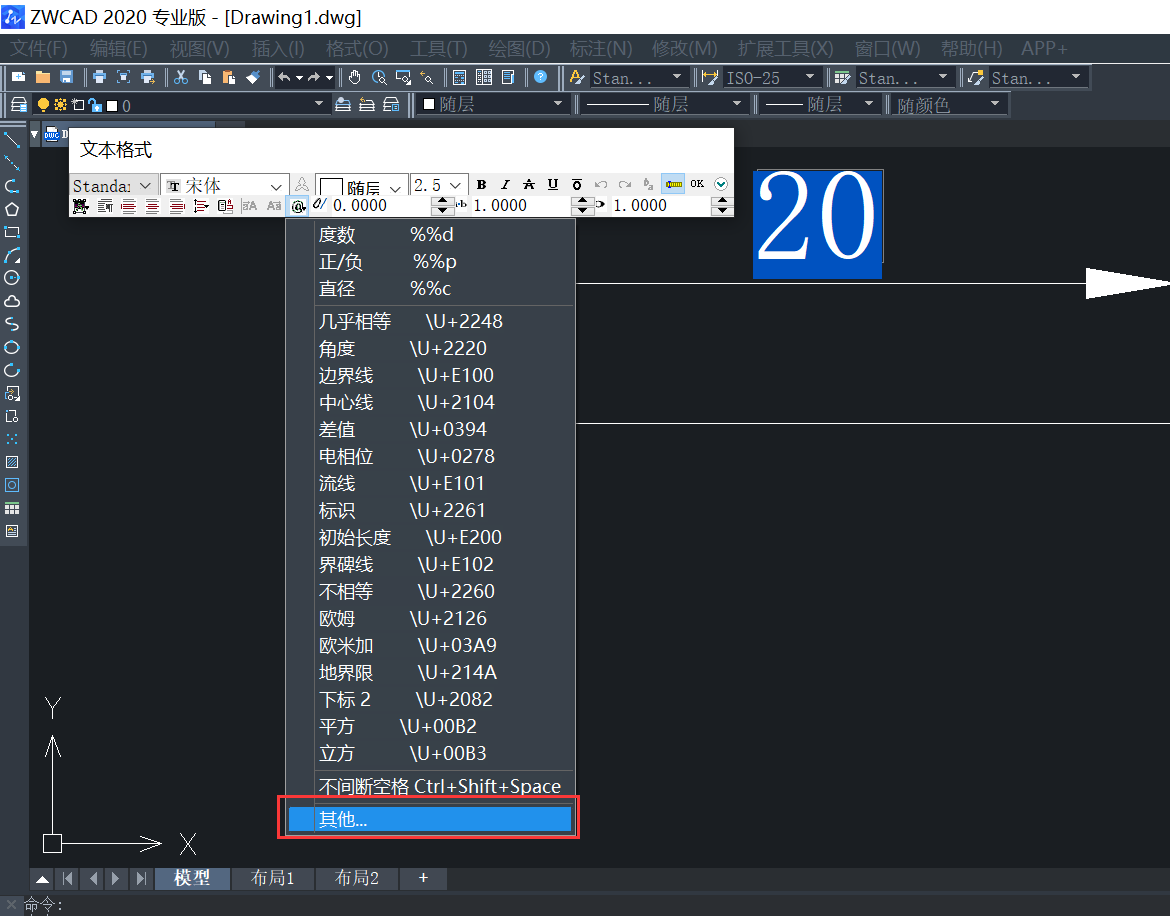

4.我們在彈出“文字格式”對話框，在選項欄中找到“@”，并點擊它，在它彈出的下拉菜單中找到“其他”，點擊。

5.在彈出了“字符映射表”，先選擇字體“AMGDT”，在出現的字符中找到深度符號。說明一下，這個字體我們也是需要一個一個的去找的，看哪個字體中有深度符號，就選擇哪個字體。

6.鼠標左鍵雙擊深度符號，當它出現在“復制字符”框中時，用鼠標左鍵選中它，然后點擊“復制”按鈕。然后，我們回到了CAD的標注，在20前面直接“ctrl+v”，粘貼完畢。

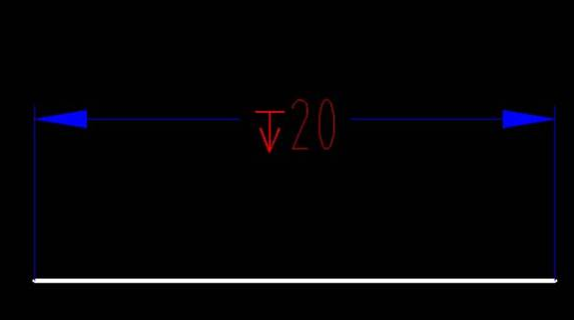

7.如下圖所示，完成標注，這個標注中就有了深度符號，有了這個標注一看就知道是深度20。
